Грунтовый анкер

GeoSet, MiniJet, Атлант, Titan, прядевые анкера, винтовые анкера

Грунтовый анкер — это специальный элемент, предназначенный для укрепления грунта и создания надежной опоры для различных конструкций. Он состоит из нескольких ключевых компонентов:

  • Узел крепления грунтового анкера — верхняя часть анкера, которая принимает нагрузку от конструкции.
  • Анкерная тяга — металлический трос или винтовая штанга, соединяющий узел крепления анкера с корнем анкера.
  • Корень анкера — часть грунтового анкера, за счёт которого он крепится за грунтовый массив.

Устройство грунтовых анкеров:

  • Подготовка места установки — определение точек крепления анкеров, а также очистка грунта от посторонних материалов.
  • Бурение отверстия — бурение наклонной скважины (отверстия в грунте), достаточного для установки анкера.
  • Установка анкера — процесс устройства грунтового анкера.
  • Нагнетание цементного раствора — скважина заполняется цементным раствором, который обеспечивает надежное закрепление анкера в грунте.

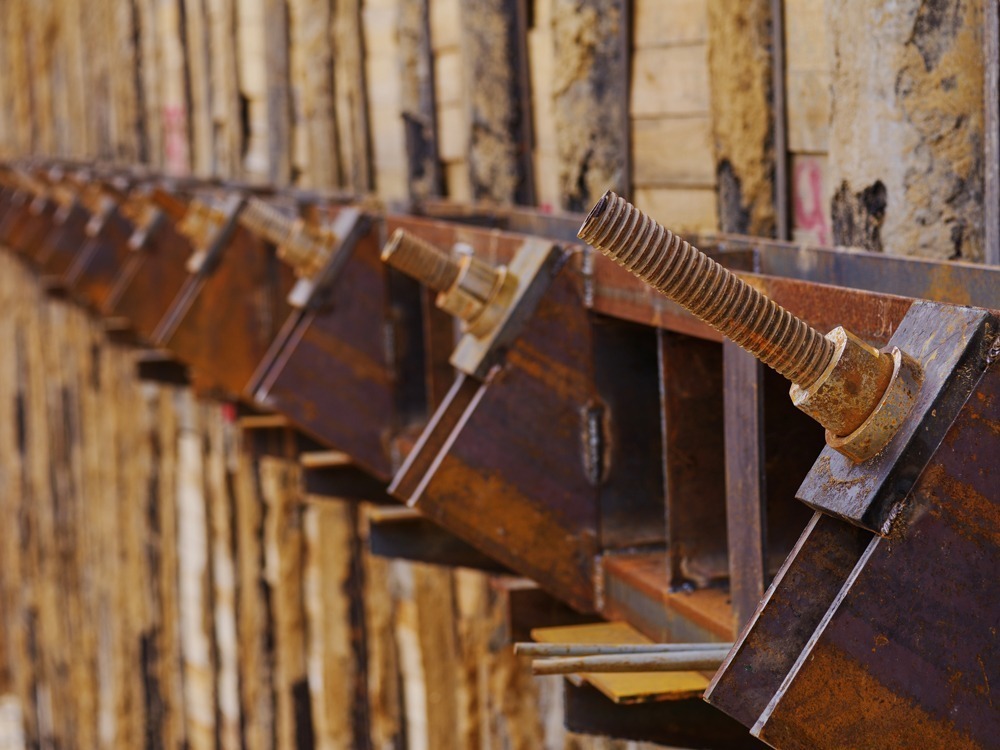

  • Крепление грунтового анкера — анкер крепится к анкерной плите или ограждению котлована путём натяжения на блокировочную нагрузку и фиксация при помощи анкерной гайки или анкерных клиньев.

В настоящее время грунтовые анкера в основном выполняют по двум технологиям:

  • Винтовые грунтовые анкера Titan (Титан);
  • Буроинъекционные прядевые анкера.

Каждая технология устройства грунтовых анкеров имеет свои «плюсы» и «минусы». Рассмотрим каждую из технологий.

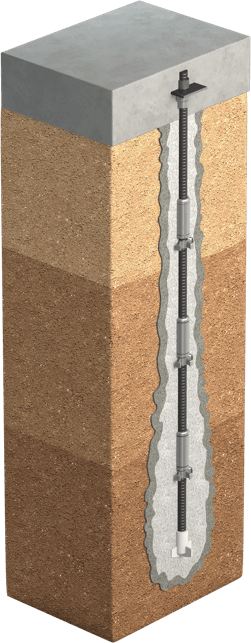

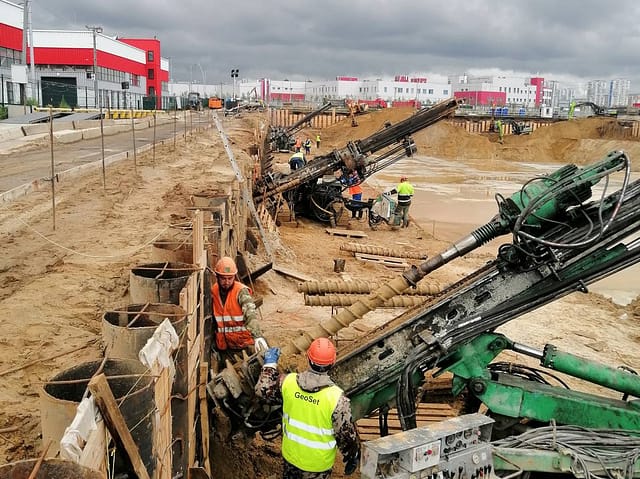

Грунтовые анкера TITAN

Винтовой грунтовый анкер выполняется за один этап: бурение, армирование и цементация грунтов (формирование корня анкера) происходит одновременно. Основное преимущество – это высокая производительность, которая в 1,5-2 раза превышает устройство буроинъекционных прядевых анкеров.

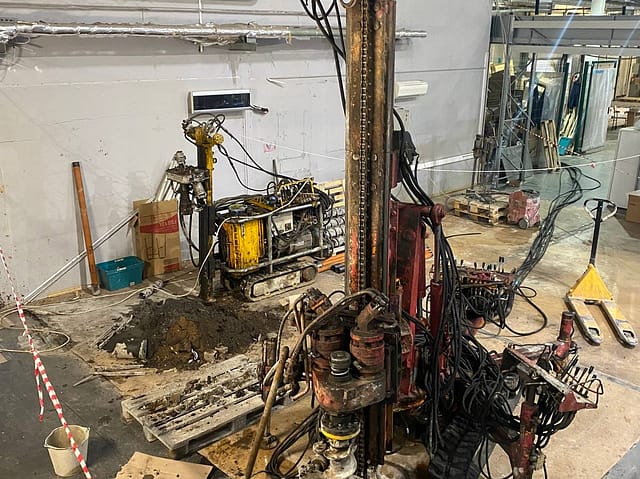

Бурение выполняется трубчатыми винтовыми штангами. За счет накатанной винтовой поверхности штанги имеют отличное сцепление с корнем анкера. Винтовые штанги имеют длину от 1 до 3 метров. Штанги небольшой длины необходимы для выполнения работ внутри помещений.

После окончания бурения, трубчатая винтовая штанга остается в грунтовом анкере как армирующий элемент. Штаги соединяются между собой муфтами. Таким образом длина грунтовых анкеров может быть любой. При этом анкерную сваю можно выполнять из любых условий, в том числе внутри здания.

Технология винтовых анкеров может также применяться и для устройства вертикальных или наклонных анкерных свай для усиления фундаментов существующих зданий. Основным преимуществом по сравнению с традиционными буроинъекционными сваями, армированными каркасами, является более высокая производительность. Скорость устройства свай по технологии Titan в 1,5-2 раза выше буроинъекционных свай, выполненных при помощи полого шнека. При этом минусом является более высокая цена сваи за 1 п.м.

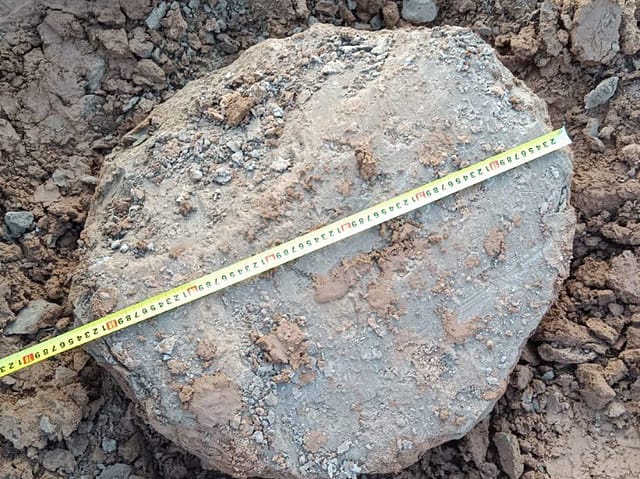

Грунтовые анкеры или анкерные сваи, выполненные с применением технологии струйной цементации грунтов, называются MiniJET (или AtlantJET). За счет размыва грунта струёй цементного раствора анкерные сваи имеют диаметр от 300 до 400 мм. В этом случае можно достичь необходимую несущую способность при более короткой длине анкера и уменьшить общую длину грунтовых анкеров.

Характеристики винтовых грунтовых анкеров:

Тип Диаметр внешний для расчета, мм Диаметр внутрен., мм Стенка, мм Масса 1 п.м., кг Нагрузка на пределе текучести из буклета, кН Макс. расчет. нагрузка, кН
103х26 103 51 26 49 2670 1602
103/51 103 51 26 49 2670 1602
93х13 93 65 14 27 1928 1157
103/78 103 78 13 28 1820 1092
103х13 103 77 13 29 1801 1081
73х13 73 47 13 19 1458 875
73/35 73 35 19 25 1430 858
73х11 73 51 11 17 1286 771
73/45 73 45 14 20 1280 768
57х13 57 31 13 14 1060 636
52/20 52 20 16 14 1002 601
57х10 57 37 10 12 871 523
73/56 73 56 9 14 830 498
52/28 52 28 12 12 747 448
57х8 57 41 8 10 733 440
52/26 52 26 13 13 730 438
42х10 42 22 10 8 593 356
40/14 40 14 13 9 557 334
40/16 40 16 12 8 525 315
42х8 42 26 8 7 504 302
40/18 40 18 11 8 468 281
40/20 40 20 10 7 425 255
30/10 30 10 10 5 254 152
30/11 30 11 10 5 260 156
30/14 30 14 8 4 220 132
30/16 30 16 7 4 190 114

Преимущества винтовых анкеров Titan, анкерных свай Атлант и MiniJET:

  1. Высокая производительность (100-200 п.м. анкеров в смену за 12 ч);
  2. Возможность устройства анкеров и свай в обводненных грунтах без обсадных труб;
  3. Возможность крепления анкеров к «стене в грунте» плитами, без обвязочного пояса;
  4. Возможность устройства буроинъекционных свай в стесненных условиях;
  5. Высокая удельная несущая способность анкера по грунту.

Основной недостаток винтовых анкеров по технологии Titan – это высокая цена анкерных штанг по сравнению с прядевым анкером. Но для справедливости стоит отметить, что цена 1 метра анкера «под ключ» с работой и материалами сопоставима с буроинъекционными прядевыми анкерами.

Буроинъекционные прядевые грунтовые анкера

Буроинъекционные прядевые анкера – это классическая технология, проверенная временем. На первом этапе выполняется бурение лидерной скважины под защитой обсадных труб или с использованием бентонита. Далее в скважину опускается анкерная тяга, состоящая из нескольких прядей (стальных семипроволочных канатов). Затем выполняется заполнение скважины цементным раствором через специально оставленную в анкере инъекционную трубку. На последнем этапе через день выполняется опрессовка анкера цементным раствором через 2 других трубки. Одна трубка позволяет закачать дополнительный цементный раствор в корень анкера, вторая трубка служит для опрессовки середины корня анкера. Количество канатов (тросов) определяется нагрузкой на прядевые анкера. Каждый канат выдерживает силу примерно в 20 тонн.

Конструкция прядевых анкеров:

Схема составляющих конструктивных элементов временного грунтового анкера представлена на рисунке и состоит из:

  • пряди (канат стальной арматурный семипроволочный К7);
  • инъекционные трубки;
  • оголовок: клиновая плита (обойма) с клиньями, опорная плита;
  • свободная длина: пластиковые изоляционные трубки, стяжки;
  • корневая часть (корень): центраторы, разделители (сепараторы).

Анкерная тяга анкера может состоять от 1 до 10 прядей (канатов).

Основные технические характеристики прядей (каната стального арматурного семипроволочного) из ГОСТ 53772-2010 приведены в Таблице.

Номинальный диаметр, мм Номинальная площадь поперечного сечения, мм² Временное сопротивление, Н/мм² (МПа) Разрывное усилие, кН Максимально допустимое разрывное усилие, кН Нагрузка на пределе текучести, кН Условный предел текучести, Н/мм² (МПа)
15,2 139 1770 246,0 290,0 216,0 1550
15,2 139 1860 259,0 306,0 228,0 1650
15,7 150 1770 266,0 314,0 234,0 1550
15,7 150 1860 279,0 329,0 246,0 1650

Преимущества буроинъекционных анкеров:

  1. Наличие классической «свободной» длины анкера, которая позволяет исключить воздействие на активную призму обрушения котлована.
  2. Возможность созданий двойной защиты для постоянных грунтовых анкеров. В этом случае прядевый анкер дополнительно помещается в пластиковую гофру.
  3. Возможность устройства анкеров любой длины, а не только кратной метру. Т.е. можно выполнить грунтовые анкера длиной 14,2 м или 17,1 м. Нет необходимости округлять длину в большую сторону 15 м или 18 м.
  4. Меньшая цена метра анкерной тяги, соответственно меньшие авансовые платежи перед началом устройства анкеров.

Основным минусом прядевых анкеров является низкая производительность из-за большей трудоемкости процесса устройства и погружения анкерной тяги в скважину.

Товар сертифицирован по СТО GeoSet 28745747-01-2020

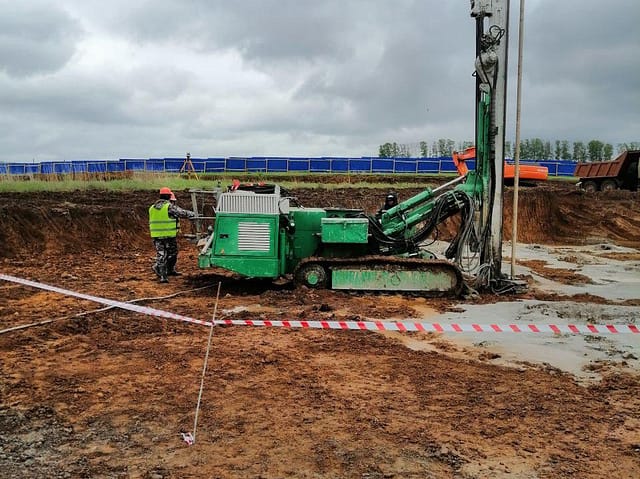

Примеры работ с использованием грунтовых анкеров:

  • Укрепление откосов: При строительстве дорог, железных дорог и других инфраструктурных объектов грунтовые анкеры используются для предотвращения обрушений и повышения устойчивости больших откосов.
  • Подпорные стены: Грунтовые анкеры обеспечивают стабильность склонов и повышают устойчивость подпорных стены и опоры мостов.

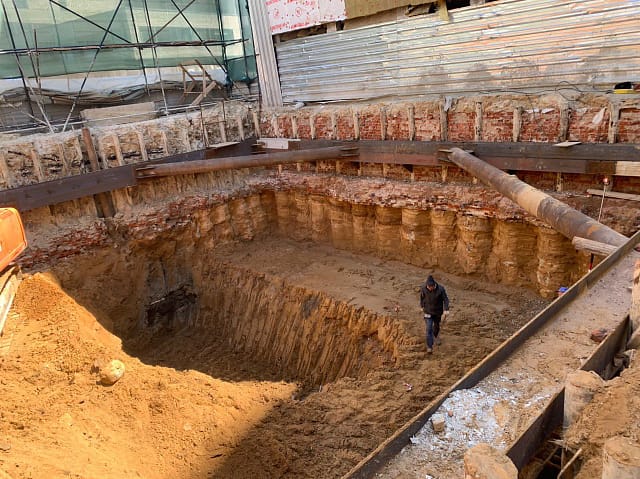

  • Ограждения котлованов: При строительстве подземных частей зданий грунтовые анкеры применяются для возможности устройства глубоких котлованов.

Цена грунтового анкера

Цена зависит в первую очередь зависит от нагрузки на анкер. Чем глубже котлован, тем обычно выше расчетная нагрузка на грунтовый анкер, тем более мощную анкерную тягу надо использовать, тем выше будет стоимость. Цена грунтового анкера также зависит от грунтовых условий. Чем более слабый грунт, тем проще бурить и тем ниже будет стоимость.

Цена грунтового анкера составляет от 2 500 до 8 000 рублей за погонный метр анкера без учета мобилизации и стоимости материалов в зависимости от объемов работ.
Цена материалов (анкерной тяги и цемента) составляет от 1 000 до 5 000 рублей за погонный метр в зависимости от нагрузки.

Понимая все плюсы и минусы каждой технологии устройства грунтовых анкеров, специалисты нашей компании готовы выполнить:

  1. Подбор технологии и типа анкера, расчет грунтовых анкеров.
  2. Подготовить коммерческое предложение на грунтовые анкера и обвязочный пояс в течение 1-3 дней в зависимости от сложности проекта.
  3. Устройство грунтовых анкеров в Москве, Крыму, Сочи и в других городах.
  4. Экспертизу и оптимизацию проекта крепления котлована или откоса с целью уменьшения общей стоимости анкерного крепления.
  5. Оценку замены распорной системы из труб на анкерную систему.
  6. Разработку проекта на анкерное крепление котлована или откоса.
