Укрепление грунтов инъектированием

Автор статьи: Павел Малинин
Дата написания статьи: 26.06.2024
Время на прочтение: 8 минут

Содержание

Инъектирование грунтов — это современная технология, направленная на укрепление и улучшение характеристик грунтовых оснований. Суть метода проста: с помощью насосного оборудования под давлением в грунт вводится инъекционный материал, который затем твердеет, создавая прочный и стабильный массив. Это позволяет значительно повысить устойчивость основания зданий, предотвратить оседание и другие деформации, а также защитить сооружения от негативного воздействия грунтовых вод и других внешних факторов.

Этапы подготовки к инъектированию

Правильная подготовка обеспечивает качественное выполнение работ. Основные шаги:

  1. Исследование грунта: Проведение геологических и геотехнических изысканий для определения характеристик грунта, уровня воды, пустот и трещин. Эти данные помогут выбрать состав инъекционного раствора и точки введения.
  2. Проектирование системы инъектирования: Разработка проекта на основе исследовательских данных. В проекте учитываются специфика объекта, требования к грунту, типы материалов, давление и точки введения. Также рассчитываются объемы материалов и планируется последовательность работ.
  3. Подготовка поверхности и оборудования: Очистка площадки, удаление посторонних предметов и обеспечение доступа к точкам инъектирования. Проверка и подготовка оборудования — насосов, шлангов, насадок и других устройств.
  4. Пробное инъектирование: Тестирование на небольшом участке для оценки эффективности метода, проверки оборудования и корректировки проекта при необходимости.
Инъектирование грунтов

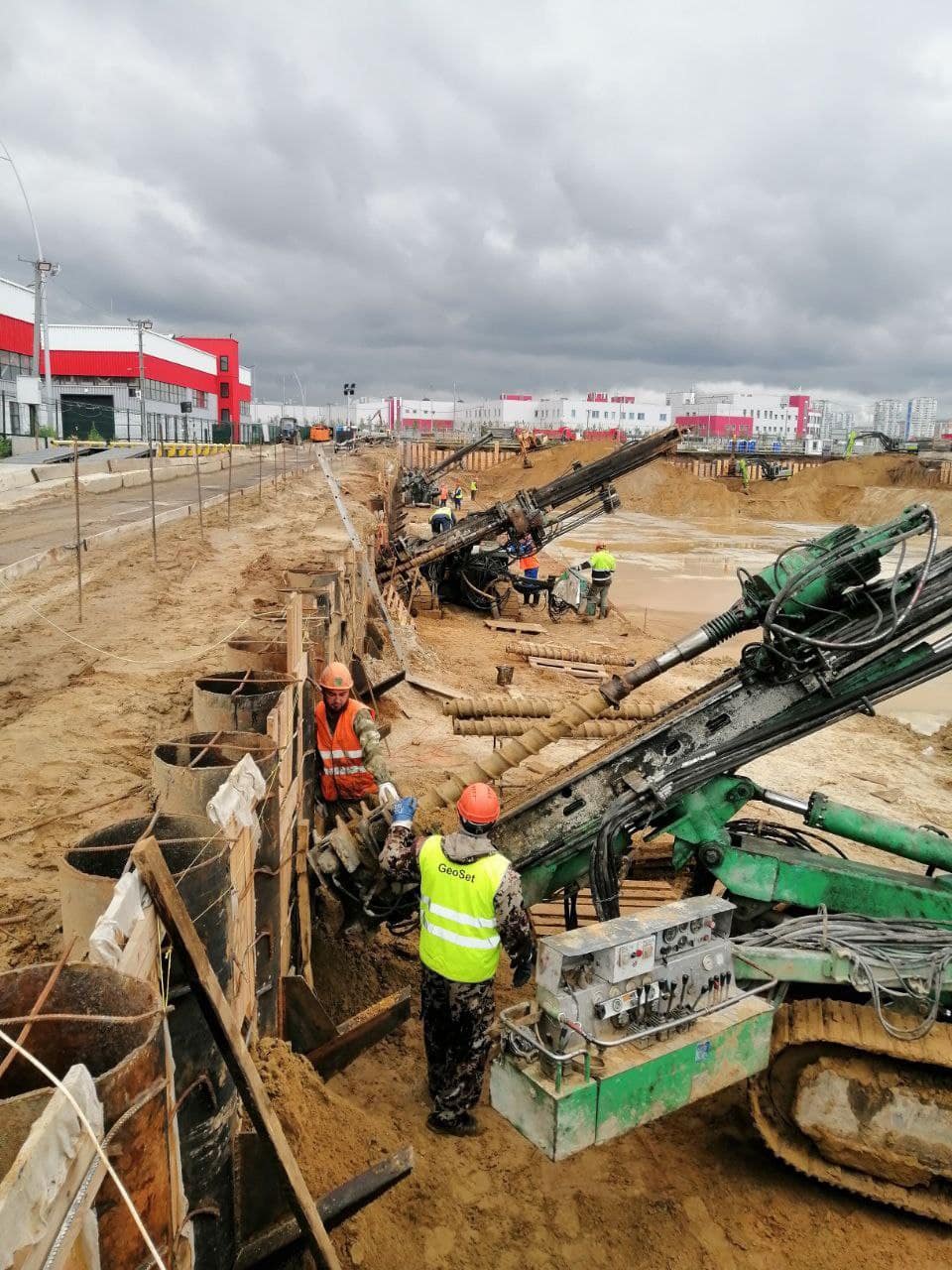

Рисунок 1. Инъектирование грунтов

Эти этапы критически важны для проведения качественной подготовительной работы.

Какие проблемы можно решить методом инъектирования грунта

Рассмотрим основные проблемы, которые можно решить с помощью данной технологии:

    1. Оседание грунта: Одна из наиболее распространенных проблем — это оседание грунта, которое может привести к деформации и разрушению зданий и инфраструктуры. Инъектирование позволяет заполнить пустоты и уплотнить грунт, предотвращая дальнейшее оседание и стабилизируя основание.
    2. Неравномерная усадка оснований: Неравномерная усадка основания может вызвать трещины в стенах, деформацию конструкций и снижение общей устойчивости здания. Инъектирование помогает выровнять усадку, укрепляя участки грунта с недостаточной несущей способностью и предотвращая дальнейшее развитие дефектов.
    3. Появление пустот и каверн: Пустоты и каверны в грунте могут образовываться по разным причинам, включая вымывание грунта грунтовыми водами или неправильно проведенные земляные работы. Инъектирование позволяет эффективно заполнить эти полости, восстанавливая целостность и прочность грунтового массива.
  • Повышенная влажность грунта: Высокий уровень грунтовых вод и чрезмерная влажность могут ослабить грунт, что увеличивает риск оседания и разрушения основания здания. Инъекционные материалы могут использоваться для создания водонепроницаемого барьера, предотвращая проникновение воды и стабилизируя грунт.
  • Деформации и трещины в основании сооружений: В результате движения грунта или его ослабления могут возникать трещины и деформации в основании зданий. Метод инъектирования позволяет укрепить проблемные зоны и восстановить несущую способность основания без необходимости проведения масштабных земляных работ.
  • Устранение последствий землетрясений: После сейсмических воздействий грунты могут потерять свою несущую способность, что угрожает целостности сооружений. Инъектирование помогает восстановить прочность грунта, устраняя повреждения и предотвращая дальнейшие разрушения.
  • Воздействие вибраций и динамических нагрузок: Грунты под зданиями, расположенными рядом с железными дорогами, автомагистралями или другими источниками вибраций, могут со временем ослабевать. Это также актуально для зданий, подверженных сейсмическим рискам. Усиление грунтов в таких условиях помогает предотвратить осадку и деформацию основания под воздействием динамических нагрузок.
Деформации и трещины в основании сооружения при усадке грунтов

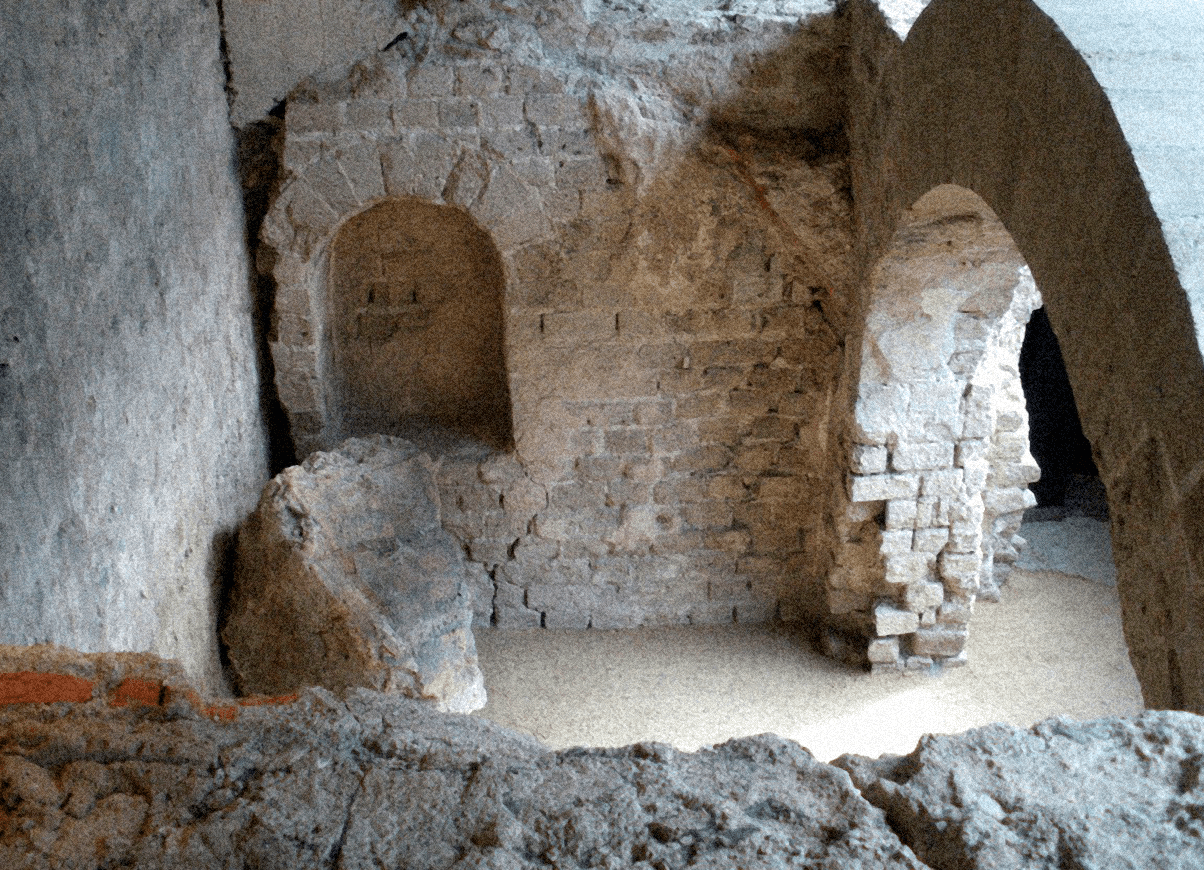

Рисунок 2. Деформации и трещины в основании сооружения при усадке грунтов

Таким образом, инъектирование грунтов является эффективным решением для множества проблем, связанных с нестабильностью и ослаблением грунтовых оснований. Этот метод позволяет не только устранить уже существующие дефекты, но и предотвратить их возникновение в будущем, обеспечивая надежность и долговечность строительных объектов.

Области применения инъектирования грунтов

Инъектирование — универсальная технология с широким спектром применения:

  • Жилые здания: Используется при строительстве и ремонте для укрепления оснований, устранения оседания и предотвращения трещин.
  • Промышленные объекты: Применяется для укрепления оснований под тяжёлыми сооружениями, такими как заводы и электростанции, что помогает выдерживать значительные нагрузки и предотвращает оседание.
  • Инфраструктурные проекты: Широко используется для строительства и ремонта мостов, тоннелей, дорог и железных дорог, стабилизируя грунт и предотвращая разрушения.
  • Гидротехнические сооружения: Укрепляет грунты под плотинами, дамбами и каналами, предотвращая фильтрацию воды и разрушение сооружений.
  • Реставрация исторических зданий: Укрепляет основания старинных зданий и памятников, сохраняя их целостность с минимальным вмешательством.
  • Гражданское строительство: Необходимо для строительства в сложных грунтах, таких как подвижные или водонасыщенные.
  • Предупреждение оползней: Применяется для стабилизации грунтов и предотвращения карстовых провалов и оползней.
Укрепление грунтов инъектированием при строительстве промышленного объекта

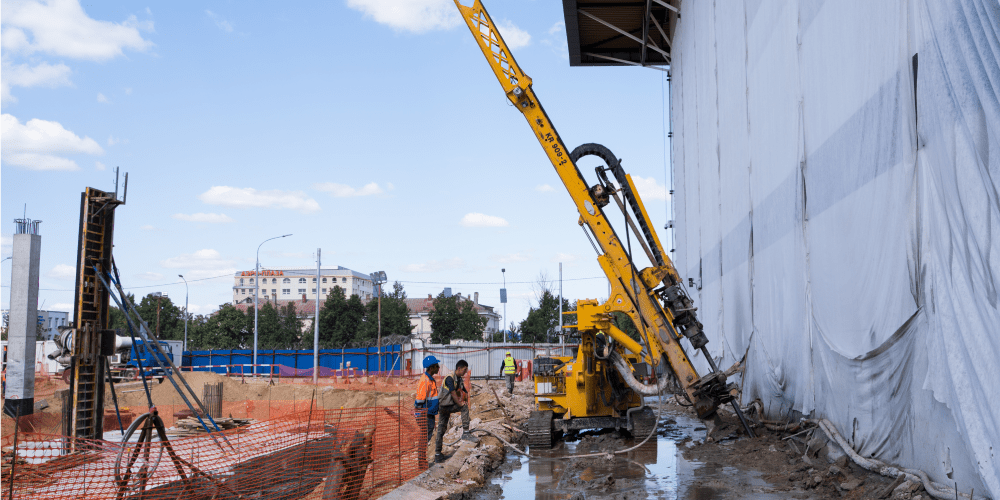

Рисунок 3. Укрепление грунтов инъектированием при строительстве промышленного объекта

Этот метод эффективно укрепляет грунты и обеспечивает долговечность конструкций в различных условиях.

Условия и ограничения для инъектирования грунтов

Основные факторы, имеющие влияние:

  • Тип грунта: Песчаные и гравийные грунты легче поддаются инъектированию благодаря своей пористой структуре. Глинистые и органические грунты менее проницаемы и требуют специальных материалов или увеличенного давления.
  • Глубина грунтовых вод: Вода может мешать распределению раствора и его эффективности. Нужно осушение или использование водостойких материалов.
  • Состояние конструкции: Старые или поврежденные конструкции требуют деликатного подхода, чтобы избежать деформаций и дополнительных нагрузок.
  • Доступность участка: Ограниченное пространство и плотная застройка могут затруднить работу. Нужно планировать и использовать специальное оборудование при необходимости.
  • Климатические условия: Экстремальные температуры могут повлиять на свойства материалов. Необходимо учитывать климат и сезонные изменения при выборе материалов.
  • Экологические ограничения: При работе в чувствительных зонах следует минимизировать воздействие на окружающую среду и соблюдать природоохранное законодательство.
  • Технические ограничения: Наличие подземных коммуникаций и сложная геометрия могут усложнить равномерное распределение раствора. Требуется индивидуальный подход к каждой ситуации.
Укрепление грунтов инъектированием в зимних условиях

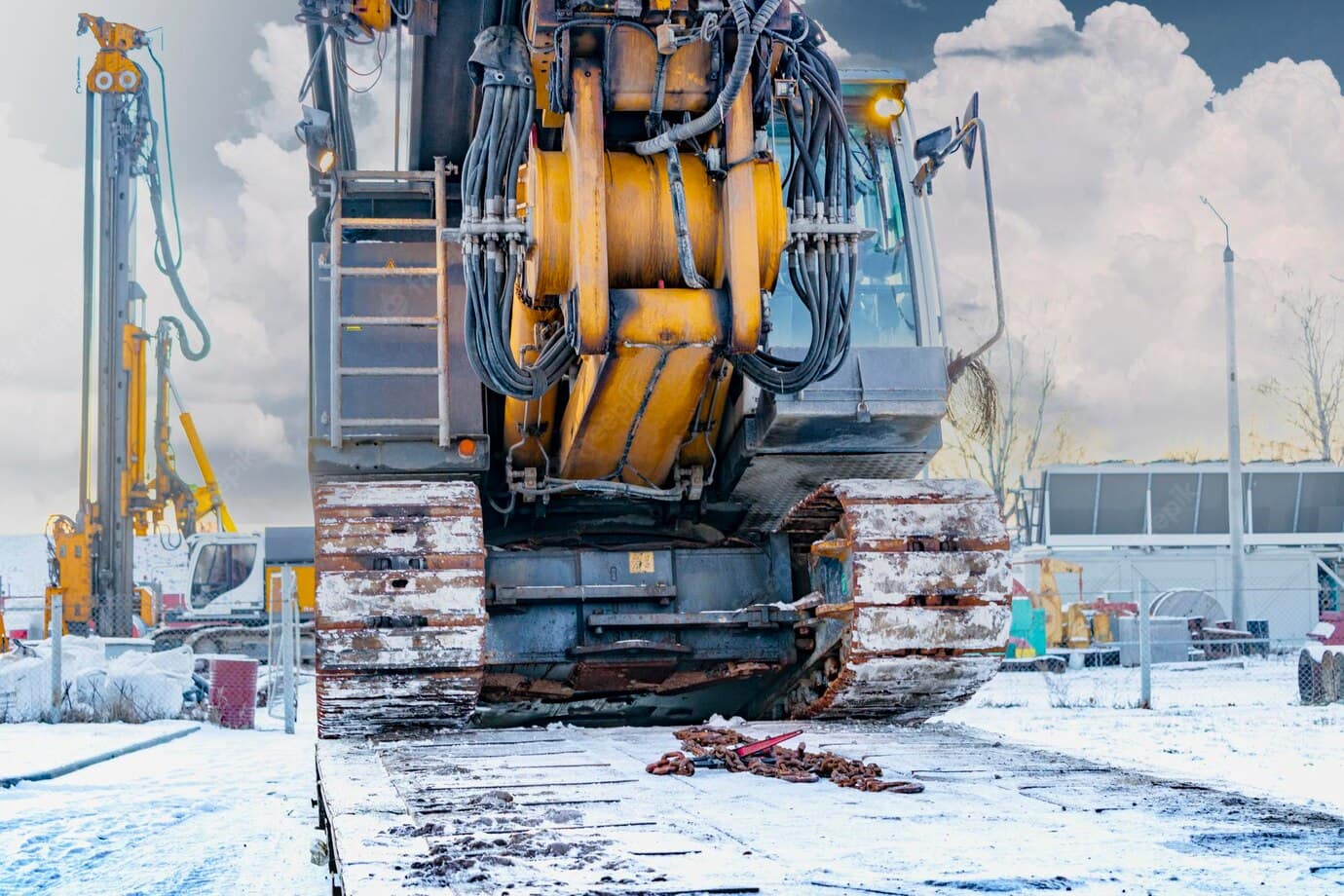

Рисунок 4. Укрепление грунтов инъектированием в зимних условиях

Эти факторы должны учитываться для успешного выполнения задачи.

Основные способы укрепления грунтов методом инъектирования

На строительной площадке могут применяться различные способы, каждый из которых имеет свои особенности и преимущества:

  • Цементационное инъектирование: Это один из наиболее распространенных методов, при котором в грунт вводится цементный раствор. Цементационное инъектирование применяется для создания твердых и прочных массивов в слабых грунтах. Раствор заполняет пустоты и трещины в грунте, после чего застывает, образуя монолитную структуру. Этот способ эффективен для укрепления песчаных и гравийных грунтов, а также для стабилизации обводненных участков.
  • Инъектирование методом струйной цементации (Jet Grouting): Этот метод заключается в введении цементного раствора под высоким давлением, что позволяет разрушить структуру существующего грунта и создать новый цементно-грунтовый массив. Струйная цементация используется для создания вертикальных и горизонтальных укреплений, а также для герметизации грунтовых массивов. Этот способ позволяет контролировать форму и размеры укрепленного участка, что делает его идеальным для сложных проектов.
Укрепление грунтов инъектированием
Рисунок 5. Укрепление грунтов инъектированием
  1. Полимерное инъектирование: Полимерные материалы, такие как полиуретан, используются для быстрого и эффективного укрепления грунтов в условиях, требующих минимального вмешательства и быстрых результатов. Например, для устранения пустот под конструкциями — полимеры быстро расширяются и затвердевают, обеспечивая надежную стабилизацию грунта.
  2. Силикатное инъектирование: В этом методе используется раствор на основе водного стекла, который взаимодействует с грунтом и создает твердый, водонепроницаемый слой. Применяется для защиты оснований зданий от воздействия грунтовых вод, а также используется для герметизации трещин и предотвращения фильтрации воды в подземных сооружениях.
  3. Микроцементное инъектирование: способ отличается использованием мелкодисперсного цемента, который способен проникать в мельчайшие поры и трещины в грунте. Применяется для укрепления грунтов с низкой проницаемостью, таких как глины и суглинки, а также для ремонта трещин в существующих основаниях.
  4. Гидроизоляционное инъектирование: Применяется для создания водонепроницаемых барьеров в грунте, что особенно важно для защиты оснований от воздействия грунтовых вод. Гидроизоляционное инъектирование может использоваться в комбинации с другими методами для обеспечения комплексной защиты и укрепления. В этом методе применяются специальные гидрофобные материалы, которые предотвращают проникновение воды.

Правильный выбор способа инъектирования позволяет достичь высокой эффективности укрепления грунтов и обеспечения безопасности и долговечности строительных объектов.

Оборудование

Для инъектирования грунтов используется специализированное оборудование, основные его виды:

    • Инъекционные насосы: Основные устройства для подачи материалов под давлением. Тип насоса выбирается в зависимости от материала и давления.
    • Буровые установки: Создают каналы или скважины для введения растворов. Выбор установки зависит от глубины и типа грунта.
    • Системы подачи растворов: Включают шланги и трубопроводы, которые должны выдерживать высокое давление и химическое воздействие. Высоконапорные шланги и трубопроводы из нержавеющей стали обеспечивают надежную подачу материалов.
    • Системы контроля и мониторинга: Манометры и датчики давления контролируют процесс инъектирования, а датчики расхода и системы видео- и геофизического мониторинга следят за распределением раствора и состоянием грунта.
    • Дополнительное оборудование: Миксеры для подготовки растворов, генераторы для автономного питания в удаленных районах, и защитное оборудование для операторов.
Оборудование для укрепления грунтов инъектированием

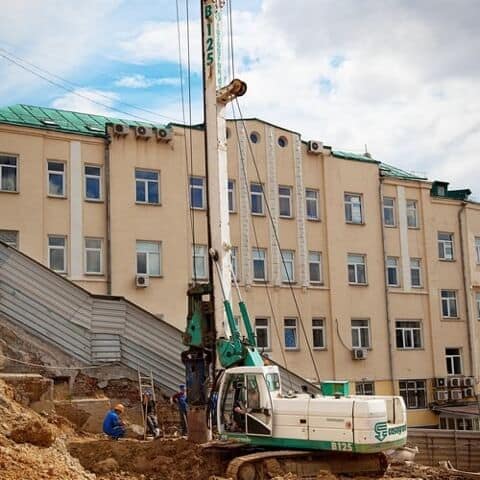

Рисунок 6. Оборудование для укрепления грунтов инъектированием

Правильный выбор и использование этого оборудования обеспечивает эффективность и безопасность процесса инъектирования.

Преимущества метода

Основные достоинства метода, которые делают его предпочтительным выбором в различных строительных и ремонтных проектах.

Технические преимущества:

Экономические и экологические преимущества:

Введение инъекционного раствора в грунт сочетает технические, экономические и экологические преимущества, обеспечивая надежное укрепление при минимальных затратах и воздействии на окружающую среду.

Сравнение инъектирования грунтов с другими методами укрепления

Инъектирование грунтов vs. Устройство свай

Свайный метод укрепления требует забивки или бурения свай до твердых слоев. Его преимущества включают высокую несущую способность и долговечность. Однако, он связан с высокими затратами, масштабными земляными работами и ограниченной гибкостью. Грунтовое инъектирование требует меньше земляных работ, быстрее выполняется и применяется к различным условиям грунта.

Инъектирование грунтов vs. Анкерные системы

Анкерные системы укрепляют откосы и стены, обеспечивая дополнительную поддержку. Они долговечны и эффективны для предотвращения оползней. Однако установка анкеров сложна, а также ограничена в применении для оснований зданий. Инъекционная обработка грунтов более универсальный метод и подходит для обоих направлений.

Инъекционное улучшение грунтов выделяется своей универсальностью, экономичностью и эффективностью, позволяя решать задачи укрепления с минимальными затратами времени и ресурсов.

Этапы проведения работ:

Процесс инъектирования грунтов включает несколько ключевых этапов, которые обеспечивают надежное укрепление оснований:

  1. Подготовка: Анализ характеристик грунта и состояния конструкции, выбор инъекционного материала и технологии, планирование работ.
  2. Бурение скважин: Создание отверстий в грунте для ввода инъекционного раствора с учетом глубины и расположения.
  3. Инъектирование: Подача инъекционного материала под давлением в скважины для уплотнения и укрепления грунта.
  4. Контроль и мониторинг: Оценка равномерности распределения раствора и проверка достигнутого укрепления с помощью датчиков и тестов.
  5. Завершение работ: Закрытие скважин, уборка строительной площадки и составление итогового отчета о выполненных работах.

Этот последовательный подход гарантирует эффективное и качественное укрепление грунтов, минимизируя риски и обеспечивая долгосрочную надежность конструкции.

Укрепление грунтов инъектированием
Рисунок 7. Укрепление грунтов инъектированием

Обратитесь за профессиональной консультацией или услугами в GEOSET

Если вашему проекту требуется надежное укрепление грунтов или решение проблем с фундаментом, инъектирование грунтов — это эффективный и проверенный метод. Обратитесь к нашим специалистам за консультацией, чтобы оценить состояние вашего объекта и подобрать оптимальное решение. Мы поможем вам выбрать подходящую технологию, обеспечим качественное выполнение работ и гарантируем долгосрочную надежность вашего сооружения. Не откладывайте — свяжитесь с нами сегодня для профессиональной поддержки и успешной реализации вашего проекта.
