Шпунт типа Ларсен, шпунт из труб, шпунт из свай

Шпунтовое ограждение котлована – это неотъемлемый этап в строительстве при разработке котлована на глубину более двух метров. Шпунт, или шпунтовое ограждение, представляет собой конструкцию, обеспечивающую устойчивость стенок котлована и защиту окружающей территории от негативных воздействий глубоких земельных работ.

Один из основных функциональных аспектов шпунтового ограждения – возможность проведения разработки котлована на значительную глубину, в пределах 3-10 метров. Без использования шпунта зона влияния котлована существенно увеличивается, что может привести к нежелательным последствиям для близлежащих строений. Деформации и риски обрушения зданий становятся высокими, особенно при разработке котлована вблизи существующей застройки.

Негативные аспекты связаны с тем, что установка шпунта может быть затратной процедурой, особенно при использовании в сложных грунтовых условиях. В некоторых случаях, в зависимости от местных условий и требований проекта, установка шпунта может быть затруднена или ограничена.

В целом, правильно спроектированное и установленное шпунтовое ограждение – это ключевой элемент безопасного и эффективного строительства при работе с глубокими котлованами.

Шаг

Подготовка

До начала установки шпунта проводится детальное исследование грунта и гидрогеологических условий. Это позволяет инженерам выбрать подходящий тип шпунта и определить оптимальную глубину установки. Затем проводится очистка и разработка котлована до уровня, необходимого для начала работ.

Шаг

Монтаж шпунта

В зависимости от выбранного типа шпунта, проводится его монтаж. В случае шпунта из труб или свай, они устанавливаются вертикально в грунт с использованием специализированного оборудования. Шпунт типа Ларсен собирается из металлических плит, создавая прочное и надежное ограждение котлована.

Шаг

Укрепление шпунта

После установки шпунта может потребоваться его укрепление для обеспечения дополнительной стабильности. Это может включать в себя использование грунтовых анкеров или других усиливающих элементов.

Шаг

Закрепление верхней части шпунта

Верхнюю часть шпунта закрепляют для предотвращения деформаций и поддержания его вертикального положения в процессе земельных работ.

включая свойства грунта, наличие грунтовых вод, глубину котлована и окружающую застройку. Существует несколько распространенных типов шпунтового ограждения, каждый из которых подходит для определенных условий:

Шпунт из труб. Этот тип шпунта использует трубы, установленные вертикально в грунт. Он эффективен в условиях, где преобладает крупный и средний грунт.
Шпунт из свай. Применение свай для шпунтового ограждения обеспечивает дополнительную прочность и стабильность. Этот метод часто используется в условиях, где грунт требует особого подхода к укреплению.
Шпунт типа Ларсен. Этот тип шпунта представляет собой систему металлических плит, соединенных между собой. Он эффективен в условиях высокой влажности и подходит для работы в сложных грунтовых условиях.

Шпунт из труб с забиркой из досок является самым дешевым типом ограждения котлована. Он используется, если котлован разрабатывается в сухих грунтах, т.е. когда грунтовые воды залегают ниже дна котлована. Обычно для шпунта из труб используются трубы, бывшие в употреблении (б/у). Это позволяет максимально уменьшить стоимость ограждения котлована.

Основным преимуществом шпунта из труб является его низкая стоимость. Основным недостатком – невозможность крепления обводнённых грунтов.

Шпунт Ларсена представляет из себя металлический профиль в сечении в виде буквы U, Z или S. Этот тип шпунта специально производится для крепления котлованов. Шпунт крепится между собой через специальные замки (пазы).

В настоящее время на рынке популярен чешский шпунт «Витковице» (Vitkovice) и люксембургский «Арселор» (Arcelor). Эти компании предоставляют большой сортамент шпунта для разных котлованов. В России шпунт Ларсен производится только одного сечения Л5УМ и обычно он проигрывает по цене иностранным шпунтам. Замки являются стандартными, поэтому все марки шпунта могут быть состыкованы друг с другом.

Основным преимуществом металлического шпунта является возможность использовать его повторно. После засыпки котлована шпунт выдергивают и стараются применить для крепления других котлованов. Не всегда и не все шпунтины получается извлечь. Обычно оборачиваемость шпунта составляет 2-3 раза. После этого шпунт приходит в негодность. Поэтому шпунт можно взять в аренду, не покупая его.

Второе преимущество шпунта Ларсен – это возможность погружения его с воды или в воду. Очень часть этот тип шпунта используют для устройства пирсов, набережных и для сооружений опор моста в русле рек и водоёмов.

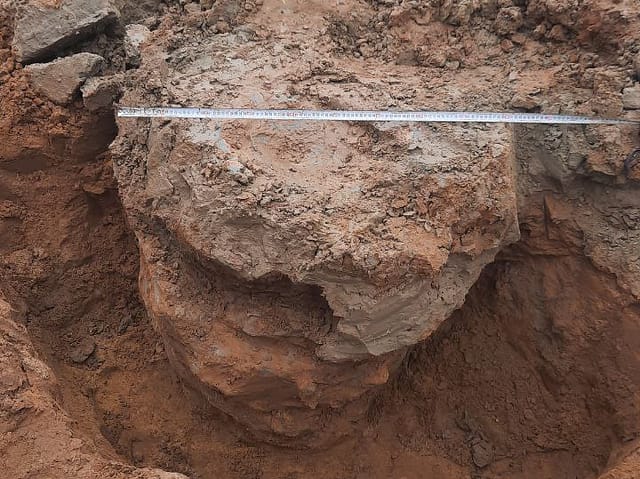

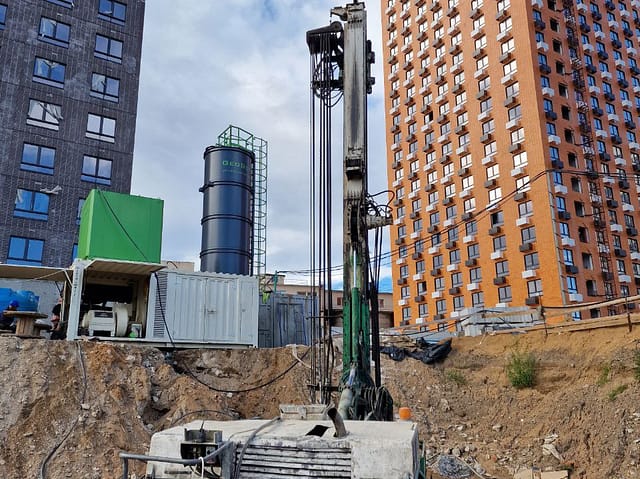

После устройства грунтоцементных свай в неё погружают трубу Ø159-327 мм. Это выполняется сразу, пока цементный раствор не набрал прочность. При диаметре Jet свай 600-800 мм шаг свай для ограждения котлована составляется обычно 500 мм. Максимальная длина Jet свай, которые можно проармировать трубой составляет 20-30 м. При больших глубинах могут возникнуть сложности с опусканием трубы в Jet сваю. В некоторых случаях Jet сваю можно проармировать двутавром. Но для этого обязательно необходимо использовать вибропогружатель. Стоит отметить, что трубы диаметром больше 327 мм также погружаются в грунтоцементные сваи при помощи вибропогружателя.

Преимущества устройства ограждения котлована из грунтоцементных Jet свай:

Высокая производительность (60-100 п.м. в смену 12 ч).
Возможность устройства котлована в обводнённых грунтах.
Возможность устройства котлована в стеснённых условиях, в т.ч. внутри здания для углубления пола подвала.
Возможность устройства ограждения котлована в гравилистых и щебёночных грунтах.

Недостатком является плохие свойства грунтоцемента в глинистых грунтах. Для таких грунтов больше подходит шпунт из труб.

Мы готовы выполнить ограждение котлована из шпунта из труб или из Jet свай. Цена 1 погонного метра шпунта из труб составляет от 2500 рублей без материалов и зависит от типа грунта и объемов работ. Цена зависит от глубины котлована, а также от свойств грунтов. Чем глубже котлован и слабее грунт, тем мощнее и тяжелее нужен шпунт, тем выше будет его стоимость.

Понимая все плюсы и минусы каждой технологии, наша команда готова выполнить расчет котлована, подобрать оптимальный тип ограждения и разработать проект на ограждение котлована.

Коммерческое предложение на шпунтовое ограждение котлована выполняется в течение 1-3 дней после получения исходных данных. Отправляйте запросы на почту или через форму обратной связи.

Наша компания имеет большой опыт в разработке проектов на усиление грунтов.
В случае необходимости помогаем проходить экспертизу разработанного проекта.
Для каждой задачи наша компания выбирает оптимальную технологию.
В зависимости от задачи и количества исходных данных выполнение расчетов и подготовка коммерческого и технического предложения осуществляется от 1 до 5 дней.

Сотрудники компании обладают опытом проектирования и выполнения работ по технологии струйной цементации и устройству грунтовых анкеров более 15 лет.

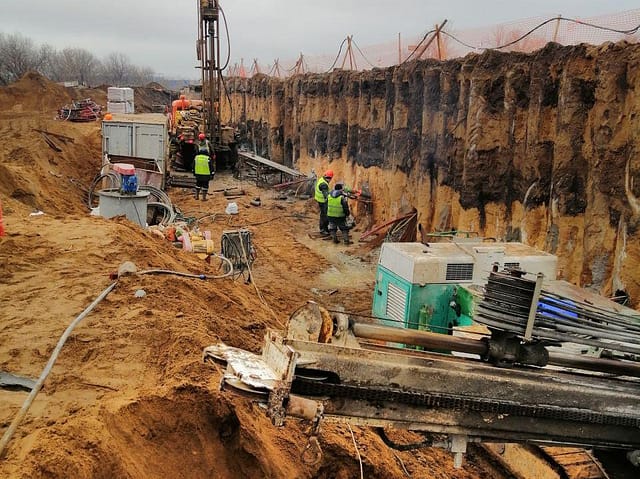

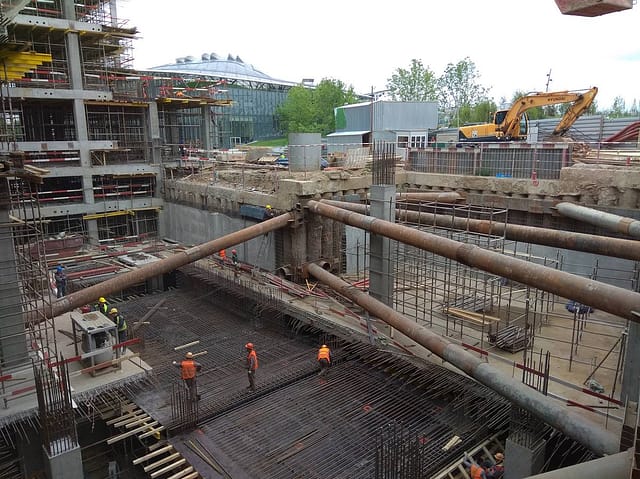

Котлованы и анкера

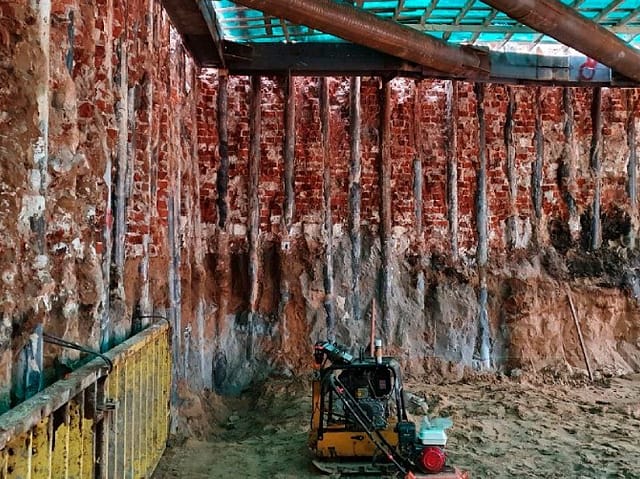

Усиление фундаментов
