Предсказуемость результатов струйного укрепления грунтов
Высокая производительность (до 300 п.м. Jet свай в сутки)
Jet grouting, Jet сваи, грунтоцементные сваи
Струйная цементация грунтов — это метод укрепления и стабилизации грунтов цементным раствором под высоким давлением.
Струя цементного раствора перемешивает грунт и укрепляет его, образуя прочные грунтоцементные сваи (джет элементы), которые повышают несущую способность грунта и уменьшают осадки. Технология работает практически со всем диапазоном грунтов — от гравийных отложений до мелкодисперсных глин и илов, в том числе в обводнённых условиях и ниже уровня грунтовых вод.
Технологию jet grouting в русскоязычных источниках называют струйной цементацией или джет граутингом (встречается и слитное написание — jetgrouting).
Мы осуществляем укрепление грунтов:
- жилых и офисных зданий,
- в основании дорог, мостов и при проходке тоннелей,
- при промышленном строительстве.
Технология струйной цементации грунтов (Jet grouting) основана на использовании энергии высоконапорной струи цементного раствора для разрушения и одновременного перемешивания грунта с цементным раствором.
После твердения раствора образуется новый материал – грунтоцемент (грунтобетон), обладающий высокими прочностными и деформационными характеристиками.
По сравнению с традиционными технологиями инъекционного закрепления струйная цементация грунтов джет граутинг позволяет укреплять практически весь диапазон грунтов — от гравийных отложений до мелкодисперсных глин и илов.
Возможность подведения Джет свай под существующие фундаменты (позволяет через отверстие 100 мм выполнять сваи диаметром 300-700 мм )

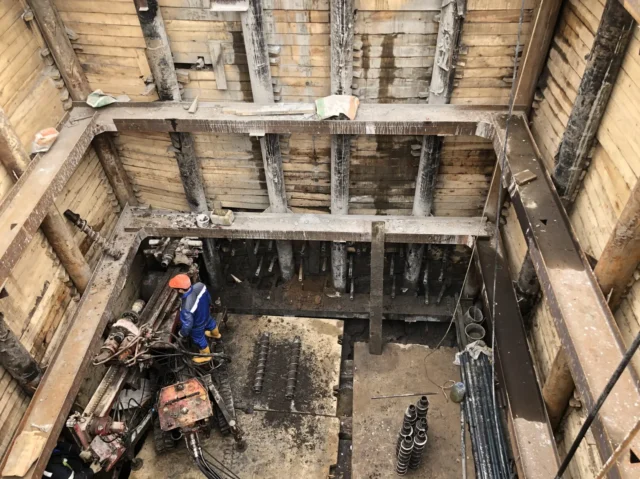

Возможность работы в стесненных условиях (в подвальных помещениях, вблизи существующих зданий, на откосах)
Управление геометрией закрепления — отдельные сваи, стены, перекрывающиеся решётки
Применимость почти ко всему диапазону грунтов
Грунтоцемент прочнее и менее водопроницаем, чем исходный грунт
- Укрепление слабых грунтов в основании зданий, дорог, мостов или тоннелей
- Устройство противофильтрационных завес,
- Усиление фундаментов при реконструкции и надстройке зданий,
- Ограждение котлованов,
- Повышение устойчивости склонов и откосов,
- Заполнение карстовых полостей в трещиноватых скальных грунтах,
- Защита опор мостов и сооружений от подмыва (размыва),
- Снижение риска разжижения слабых водонасыщенных песков — созданием жёстких грунтоцементных решёток.
Устройство грунтоцементных свай (Jet свай) выполняется в два этапа – в процессе прямого и обратного хода буровой колонны. Во время прямого хода производят бурение лидерной скважины до проектной отметки. В процессе обратного хода в форсунки монитора, расположенного на нижнем конце буровой колонны, подают под высоким давлением (400-450 атм) цементный раствор и начинают подъем колонны с одновременным ее вращением.
После формирования сваи раствор в грунтоцементном теле твердеет и набирает проектную прочность. Излишки размытого грунта в смеси с раствором (шлам) выходят по стволу скважины на поверхность и отводятся для утилизации или повторного использования. Так снизу вверх образуется цельная грунтоцементная свая заданного диаметра. Лидерная скважина имеет малый диаметр — порядка 100–150 мм, при этом итоговая свая формируется диаметром от 300 до 2000 мм и более. Именно поэтому метод применим под существующими фундаментами и в стеснённых условиях. Сваи jet grouting (грунтоцементные, или джет сваи) образуются прямо в массиве грунта, без выемки и замены.
Существует три основных разновидности технологии Jet grouting:
В этом случае разрушение грунта производят струей цементного раствора. Диаметр грунтоцементных колонн составляет 500-600 мм в глинистых грунтах и 700-800 мм в песчаных грунтах. Технология Jet 1 является наиболее популярной, предсказуемой и высокопроизводительной. Это даёт возможность на этапе проектирования достаточно точно предположить диаметр джет свай на основании опыта производства работ.
В этом варианте для увеличения длины водоцементной струи используют энергию сжатого воздуха. Для раздельной подачи в монитор цементного раствора и сжатого воздуха применяют двойные полые штанги. По внутренним штангам подают цементный раствор, а по внешним – сжатый воздух. Диаметр jet свай, получаемых по этой технологии, в глинах достигает 1200-1500 мм, а в песках – 1500-2000 мм. Современное развитие технологии Jet 2 до технологии SuperJet позволяет создавать колонны диаметром 3000 — 5000 мм!
Этот вариант отличается от предыдущих тем, что водовоздушная струя используется исключительно для размыва грунта и образования в нем полостей, которые в последствии заполняются цементным раствором. В технология Jet 3 используются тройные штанги и в настоящее время не популярна в России и в мире. Для необходимости выполнить полное замещение слабого грунта используется предварительный размыв на воде по технологии Jet 2.
- Высокоэнергетические системы (Superjet, Megajet, Ultrajet). Мощные насосы и усовершенствованные мониторы формируют сваи очень большого диаметра — метод Superjet даёт колонны до 5 м (superjet-midi — 2,4–3,5 м). Большой диаметр снижает число скважин и стоимость на единицу объёма закрепления.
- Перекрёстные струи (X-Jet / Cross Jet). Две пересекающиеся струи гасят друг друга на заданном расстоянии, поэтому диаметр сваи получается равномерным и предсказуемым — 1,5; 2,0 или 2,5 м — практически независимо от типа грунта.
- Контроль диаметра в реальном времени. Неразрушающее измерение фактического диаметра свежей сваи по разнице электрического сопротивления грунтоцемента и грунта (электротомография, геоэлектрический зонд) — точность в пределах ±5%.
- Информационное сопровождение. Буровые установки в реальном времени пишут по каждой свае давление, скорость вращения и подъёма, расход раствора и формируют журнал качества — это упрощает сдачу работ и экспертизу.
- Снижение расхода ресурсов. Оптимизация параметров сокращает расход цемента, объём шлама и число рейсов на вывоз грунта.
Прочность грунтоцемента на сжатие в песчаных грунтах составляет от 3 до 10 МПа, в глинистых грунтах прочность грунтоцемента от 1 до 3 МПа. Модуль деформации jet свай варьируется от 50 до 5 000 МПа в зависимости от типа грунтов.
Цена jet свай рассчитывается индивидуально под проект. Ориентировочная стоимость струйной цементации от 2000 ₽ до 3000 ₽ за погонный метр сваи. Для предварительной оценки мы привязываем стоимость jet свай к объёму закачанного в грунт раствора (м³).
От чего зависит стоимость jet свай:
- диаметр и глубина свай — определяют объём грунтоцемента;
- расход цемента на кубометр (см. таблицу ниже);
- технология — Jet 1, Jet 2 или Jet 3;
- тип и состояние грунта, уровень грунтовых вод;
- стеснённость условий и наличие подъездных путей (работа в подвале или впритык к зданию дороже);
- общий объём работ и сезон;
- регион и логистика доставки оборудования.
Стоимость устройства грунтоцементных свай при разном расходе цемента:
-
50 кг/м 2070 руб./м
-
75 кг/м 2300 руб./м
-
100 кг/м 2340 руб./м
-
125 кг/м 2660 руб./м
-
150 кг/м 2840 руб./м
-
175 кг/м 2870 руб./м
-
200 кг/м 2880 руб./м
Точную цену менеджер рассчитывает по техническому заданию и проекту. Отправьте заявку — подготовим коммерческое предложение за 1–5 дней.
Технология требует специализированного оборудования и опытной бригады. В связных грунтах и на высокоэнергетических системах возможен подъём поверхности (heave) — нужен контроль. Шлам необходимо отводить и утилизировать. Высокопластичные глины и торф размываются труднее и могут требовать предварительной подрезки водой. Всё это снимается корректным подбором системы и параметров на этапе проектирования.
Качество свай подтверждаем комплексно: непрерывная запись параметров струи по каждой свае, отбор проб раствора и грунтоцемента (wet-grab), выбуривание кернов на прочность, контроль осадок и подъёма поверхности, инструментальный контроль положения и диаметра свай.
- Наша компания имеет большой опыт в разработке проектов на усиление грунтов.
- В случае необходимости помогаем проходить экспертизу разработанного проекта.
- Для каждой задачи наша компания выбирает оптимальную технологию.
- В зависимости от задачи и количества исходных данных выполнение расчетов и подготовка коммерческого и технического предложения осуществляется от 1 до 5 дней.
Сотрудники компании обладают опытом проектирования и выполнения работ по технологии струйной цементации и устройству грунтовых анкеров более 15 лет.
Какой диаметр грунтоцементных свай можно получить? От 400–800 мм (Jet1) до 1,2–2,0 м (Jet2/Jet3). Superjet — до 5 м, X-Jet — равномерные сваи 1,5/2,0/2,5 м независимо от грунта.
В каких грунтах работает струйная цементация? Практически во всём диапазоне — от гравия и песка до глин и илов, включая обводнённые грунты и работу ниже уровня грунтовых вод.
Чем отличаются Jet1, Jet2 и Jet3? Jet1 — только струя раствора (проще, меньше диаметр); Jet2 добавляет воздушную оболочку и больший диаметр; Jet3 размывает грунт водой с воздухом и отдельно подаёт раствор — максимальное качество.
Какая прочность у грунтоцемента? Прочность грунтоцемента на сжатие составляет от 3 до 10 МПа в песчаных грунтах и от 1 до 3 МПа в глинистых. Модуль деформации Jet свай варьируется от 50 до 5000 МПа в зависимости от типа грунта.
Сколько стоят jet сваи и от чего зависит цена?
Стоимость jet свай рассчитывается индивидуально и обычно привязывается к объёму закачанного в грунт раствора (за м³) или к погонному метру сваи. Цена зависит от диаметра и глубины свай, расхода цемента, выбранной технологии (Jet 1, Jet 2 или Jet 3), типа и состояния грунта, уровня грунтовых вод, стеснённости условий и наличия подъездных путей, а также общего объёма работ. Точную стоимость мы рассчитываем по техническому заданию и проекту и готовим коммерческое предложение за 1–5 дней.
Как контролируется качество свай? Запись параметров по каждой свае, отбор проб, керны, контроль осадок и измерение фактического диаметра (электротомография, ±5%).
