Укрепление склонов


Автор статьи: Павел Малинин
Дата написания статьи: 06.03.2024
Время на прочтение: 12 минут

Укрепление склонов — это критически важная область в геотехнике и строительстве, направленная на обеспечение устойчивости и безопасности земельных участков, расположенных на наклонных поверхностях. Склоны и откосы встречаются в самых разнообразных географических и климатических условиях, от горных регионов до городских и прибрежных зон. Укрепление склонов необходимо для предотвращения оползней, эрозии, обрушений и других процессов, которые могут привести к значительным материальным потерям и даже человеческим жертвам.

Цель укрепления склонов заключается не только в предотвращении непосредственной угрозы обрушения, но и в обеспечении долгосрочной стабильности территории, что важно для развития инфраструктуры, строительства и сельского хозяйства. Эта задача требует комплексного подхода, включающего геологические исследования, планирование, проектирование и применение различных инженерных решений и технологий.

В последние десятилетия значительно расширился арсенал методов и материалов для укрепления склонов. От традиционных подпорных стен и дренажных систем до современных геосинтетических материалов, анкерных устройств и биотехнических методов — спектр доступных решений постоянно растет. Это позволяет инженерам и специалистам подходить к каждому проекту индивидуально, выбирая наиболее эффективные и экономически оправданные методы укрепления.

Данная статья охватывает широкий спектр тем — от основных принципов и методов до конкретных технологий и практических примеров их применения. Читатели найдут в ней информацию о последних достижениях в области укрепления склонов, а также рекомендации и советы от ведущих экспертов в этой области.

Содержание

Основы укрепления склонов

Укрепление склонов — это комплекс мероприятий, направленных на предотвращение обрушений, оползней и эрозии грунта на наклонных участках местности. Основная цель укрепления — обеспечение стабильности и безопасности склонов для защиты жизни и здоровья людей, а также сохранения природных и искусственных объектов. Укрепление склонов позволяет также расширить возможности использования территорий для строительства и сельскохозяйственных нужд.

Склоны классифицируются по различным признакам: по углу наклона (пологие, крутые, отвесные), по типу грунта (скальные, глинистые, песчаные), по происхождению (естественные, искусственные). Каждый тип склона имеет свои особенности, которые необходимо учитывать при выборе методов укрепления. Например, крутые и отвесные склоны более подвержены обрушениям, а склоны с глинистым грунтом — оползням.

Укрепление склонов
Рисунок 1. Укрепление склонов

Устойчивость склонов зависит от множества факторов, среди которых:

Склон или опорная стена могут потребовать укрепления в следующих случаях:

Для обеспечения устойчивости склонов необходим комплексный подход, включающий геологические исследования, гидрогеологический мониторинг, инженерно-технические мероприятия и непосредственно укрепление. Методы укрепления склонов можно разделить на несколько основных групп:

Среди ключевых инженерных методов укрепления склонов выделяют:

Выбор метода укрепления зависит от характеристик склона, степени его нестабильности и доступных ресурсов. Важным аспектом является также минимизация воздействия на окружающую среду и сохранение естественного ландшафта.

Нормативные документы по проектированию и проведению работ

В России проектирование и проведение работ по укреплению грунта на склоне регулируется комплексом нормативных документов, включающих в себя ГОСТы, СНиПы, СП (Своды Правил), а также федеральные законы и постановления, регулирующие строительную отрасль. Ниже приведен примерный список основных нормативных документов, актуальных на момент последнего обновления моих данных (до апреля 2023 года). Обратите внимание, что нормативная база может обновляться, поэтому рекомендуется проверять актуальность документов.

Эти и другие нормативные документы вы можете найти по ссылке. Всегда проверяйте актуальность нормативных документов!

Укрепление земли на склоне

Методы уплотнения почвы

Уплотнение почвы на склоне — один из основных способов укрепления, направленный на увеличение её плотности и снижение пористости, что повышает устойчивость склона к эрозии и смещению. Существуют различные методы уплотнения, включая механическое уплотнение с использованием виброплит и катков, а также химическое уплотнение, при котором в почву вводятся специальные растворы, способствующие увеличению её прочности.

Роль растительности в укреплении склонов

Растительный покров играет ключевую роль в укреплении склонов. Корневая система растений способствует сцеплению частиц почвы, уменьшает эрозию и способствует отводу поверхностных вод. Выбор растений для укрепления склонов зависит от климатических условий, типа почвы и угла наклона склона. Часто используются многолетние травы, кустарники и деревья с глубокой корневой системой.

Применение геотекстиля и других геосинтетических материалов

Геосинтетические материалы, такие как геотекстиль, геосетки и геомембраны, широко применяются для укрепления склонов. Они выполняют несколько функций: разделение слоёв почвы с различными физическими свойствами, усиление и стабилизация почвы, защита от эрозии, а также дренаж. Геосинтетики могут использоваться как в сочетании с растительным покровом, так и в качестве самостоятельного решения для укрепления склонов.

Укрепление земли на склоне
Рисунок 2. Укрепление земли на склоне

Технологии укрепления земли на склоне

Современные технологии укрепления земли на склоне включают в себя не только традиционные методы, но и инновационные решения, такие как биоинженерия и использование полимерных материалов. Биоинженерные методы сочетают в себе использование живых растений и инженерных конструкций для создания устойчивых и экологически безопасных систем укрепления. Полимерные материалы, такие как специальные сетки и анкеры, обеспечивают дополнительную прочность и долговечность укрепительных сооружений.

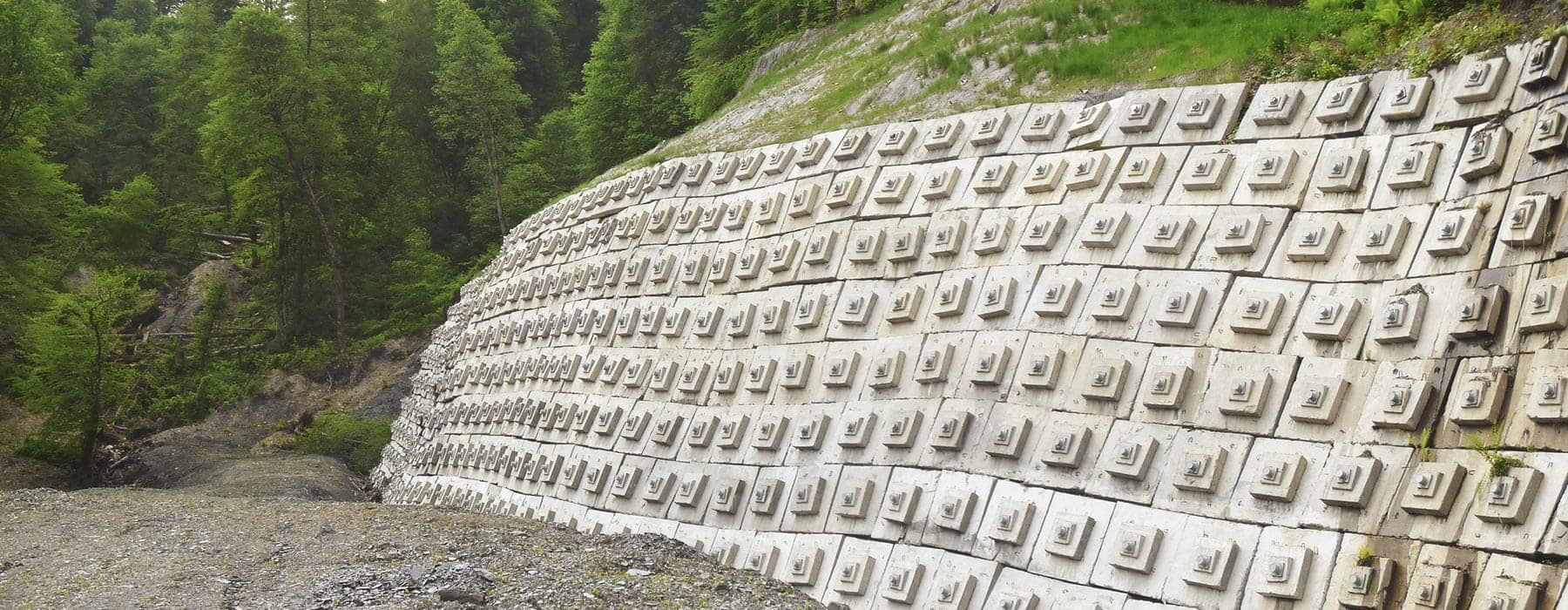

Укрепление склона от сползания

Анализ причин сползания склонов

Сползание склонов — это процесс медленного перемещения почвенных масс под воздействием силы тяжести, который может быть усилен действием воды, изменением нагрузки на поверхность или в результате антропогенной деятельности. Для эффективного укрепления склона необходимо тщательно анализировать причины сползания, включая геологическое строение местности, гидрогеологические условия, климатические особенности и историю землепользования.

Гидротехнические мероприятия и дренажные системы

Одной из основных причин сползания склонов является избыточное увлажнение почвы. Гидротехнические мероприятия, включая строительство дренажных систем, направлены на отвод излишков воды и снижение гидростатического давления в почве. Эффективные дренажные системы могут включать открытые дренажные канавы, подземные дренажные трубы и колодцы, а также системы водосборных бассейнов для контроля поверхностного стока.

Механическое укрепление: георешетки и геосетки

Механическое укрепление склонов включает в себя использование геосинтетических материалов, таких как георешетки и геосетки, которые обеспечивают дополнительную прочность и стабильность почвенному слою. Эти материалы работают путем распределения нагрузки и предотвращения смещения почвы, тем самым уменьшая риск сползания. Геосинтетики могут применяться как в сочетании с другими методами укрепления, так и в качестве самостоятельного решения.

Примеры успешного укрепления склонов от сползания

Примеры успешного укрепления склонов от сползания включают комплексные проекты, в которых используются различные методы укрепления. Один из таких проектов — укрепление склона в районе с высокой оползневой активностью с использованием анкерных систем и геосинтетических материалов в сочетании с гидротехническими мероприятиями. Такой подход позволил не только стабилизировать склон, но и восстановить поврежденную инфраструктуру, обеспечив долгосрочную безопасность территории.

Укрепление склона георешетками и геосетками
Рисунок 3. Укрепление склона георешетками и геосетками

Укрепление оползневых склонов

Определение и классификация оползней

Оползни — это массовые перемещения грунта, скальных пород или обломочного материала под воздействием силы тяжести, часто усиленные наличием воды. Оползни могут классифицироваться по различным признакам: по скорости движения (от медленных до внезапных), по типу движущихся масс (грунтовые, скальные, смешанные), по механизму образования (сдвиговые, выталкивающие, падающие) и по причинам активизации (естественные процессы, антропогенное воздействие).

Мониторинг и прогнозирование оползневой активности

Эффективное укрепление оползневых склонов начинается с тщательного мониторинга и прогнозирования оползневой активности. Современные методы мониторинга включают геодезические измерения, дистанционное зондирование Земли, использование наземных и спутниковых радарных систем для отслеживания малейших изменений в положении грунта. Данные, полученные в результате мониторинга, позволяют своевременно принимать меры для предотвращения оползней или минимизации их последствий.

Комплексные методы укрепления оползневых склонов

Укрепление оползневых склонов требует комплексного подхода, сочетающего инженерные, гидротехнические и биотехнические методы. К инженерным методам относятся строительство подпорных стен, анкерование, создание барьеров и откосов. Гидротехнические меры включают обустройство дренажных систем для отвода поверхностных и грунтовых вод, а также регулирование водотоков. Биотехническое укрепление заключается в использовании растительности для стабилизации грунта и уменьшения эрозии.

Примеры успешного укрепления оползневых склонов

Один из ярких примеров успешного укрепления оползневого склона — проект в районе Сан-Франциско, США, где для стабилизации склона была использована комбинация анкерования, строительства подпорных стен и создания широкой дренажной системы. Эти меры позволили не только предотвратить дальнейшее сползание склона, но и восстановить поврежденную инфраструктуру, обеспечив безопасность местных жителей.

Укрепление грунта на склоне

Введение в биотехническое укрепление

Биотехническое укрепление грунта на склоне представляет собой использование живых растений и их сочетание с инженерными конструкциями для стабилизации почвы. Этот метод эффективен для предотвращения эрозии, улучшения водного режима и увеличения биоразнообразия на укрепляемой территории. Основными преимуществами биотехнического укрепления являются его экологичность, сравнительно низкая стоимость и способность к самовосстановлению.

Химическое укрепление грунтов

Химическое укрепление грунта на склоне включает введение в почву специальных химических реагентов, которые улучшают её физико-механические свойства. Применяются различные методы, такие как инъектирование силикатных гелей, цементации или использование полимерных растворов. Химическое укрепление позволяет значительно увеличить прочность грунта, уменьшить его водопроницаемость и предотвратить размывание.

Примеры успешного укрепления грунта

Один из успешных примеров укрепления грунта на склоне был реализован на территории жилого комплекса в Швейцарии, где для предотвращения оползней и обеспечения стабильности склонов использовалась комбинация биотехнического и химического укрепления. Были посажены многолетние растения с глубокой корневой системой для биотехнического укрепления, а также проведено инъектирование полимерных растворов для улучшения свойств грунта.

Интеграция методов укрепления

Для достижения наилучших результатов в укреплении грунта на склоне часто требуется интеграция различных методов. Комбинирование биотехнического и химического укрепления с инженерными решениями, такими как подпорные стены или дренажные системы, позволяет создать комплексную и многофункциональную систему защиты склонов. Такой подход не только повышает устойчивость склона к эрозии и сползанию, но и способствует сохранению природного ландшафта и биоразнообразия.

Укрепление крутых склонов

Особенности крутых склонов

Крутые склоны представляют собой участки местности с высоким углом наклона, на которых риск обрушений, оползней и эрозии значительно выше, чем на пологих. Особенности крутых склонов требуют особого подхода к укреплению, учитывающего не только геометрические параметры, но и геологическое строение, типы грунтов и гидрологические условия.

Анкерные системы и подпорные стены

Одним из наиболее эффективных методов укрепления крутых склонов является использование анкерных систем и подпорных стен. Анкеры позволяют передавать нагрузку от нестабильных участков к более устойчивым слоям грунта или скалы, тем самым увеличивая общую стабильность склона. Подпорные стены служат для удержания грунта и предотвращения его смещения, а также могут выполнять декоративную функцию, гармонично вписываясь в ландшафт.

Глубинное укрепление: свайное основание и микрошпунты

Для укрепления крутых склонов также применяется глубинное укрепление, включающее создание свайного основания и использование микрошпунтов. Сваи могут внедряться в грунт на значительную глубину, обеспечивая поддержку склону и предотвращая его деформацию. Микрошпунты — это элементы, вводимые в грунт для создания жесткого «каркаса», который предотвращает сдвиг и обрушение грунта.

Примеры успешного укрепления крутых склонов

Примером успешного укрепления крутого склона может служить проект в Японии, где для защиты жилой зоны от оползней была использована комбинация анкерных систем, подпорных стен и глубинного укрепления с применением свай и микрошпунтов. Благодаря комплексному подходу и использованию современных технологий удалось не только стабилизировать склон, но и обеспечить безопасность для местных жителей.

Укрепление склонов сваями

Типы свай и их применение в укреплении склонов

Сваи являются одним из наиболее эффективных средств для укрепления склонов, особенно в условиях сложного геологического строения или при наличии слабых грунтов. В зависимости от конкретных условий и задач, могут использоваться различные типы свай:

Проектирование и монтаж свайных конструкций

Проектирование свайных конструкций для укрепления склонов требует тщательного анализа геологических и гидрогеологических условий, а также учета предполагаемых нагрузок. Важными факторами являются глубина залегания устойчивых слоев грунта, тип и состояние почвы, угол наклона склона и предполагаемые изменения в условиях эксплуатации.

Монтаж свайных конструкций должен осуществляться специализированными строительными бригадами с использованием соответствующего оборудования. Ключевым моментом является обеспечение точности установки свай, а также качество бетонирования и армирования буронабивных свай.

Практические примеры и кейсы

Один из практических примеров использования свай для укрепления склонов — проект на севере Италии, где для стабилизации оползневого склона была применена система буронабивных свай с глубиной заложения до 25 метров. Сваи были оборудованы дополнительными анкерами для увеличения их устойчивости к сдвиговым нагрузкам. Работы позволили значительно увеличить стабильность склона и предотвратить риск оползня.

Укрепление склона горы

Специфика горных склонов

Горные склоны характеризуются особыми условиями, которые включают высокую степень эрозии, переменные геологические структуры и частые изменения в гидрологических условиях. Эти факторы требуют индивидуального подхода к укреплению склонов, учитывающего как естественные особенности ландшафта, так и потенциальные риски, связанные с оползнями, селевыми потоками и обрушениями.

Технологии и материалы для укрепления горных склонов

Для укрепления горных склонов применяются различные технологии и материалы, способные обеспечить долговременную стабильность и минимизировать воздействие на окружающую среду:

Управление рисками при работе на горных склонах

Укрепление горных склонов требует тщательного управления рисками, включая регулярный мониторинг состояния склона, оценку потенциальных опасностей и разработку планов действий на случай чрезвычайных ситуаций. Важным элементом является также информирование и обучение местного населения методам предотвращения и минимизации последствий оползней и других геологических процессов.

Примеры успешного укрепления горных склонов

Один из успешных примеров укрепления горного склона был реализован в Альпах, где для защиты туристического маршрута от оползней была использована комбинация анкерных систем, геосинтетических материалов и биотехнического укрепления. Эти меры позволили не только обеспечить безопасность путешественников, но и сохранить природный ландшафт, минимизировав вмешательство в экосистему.

Укрепление анкерами склона

Принципы работы анкерных систем

Анкерные системы представляют собой один из наиболее эффективных методов укрепления склонов, особенно в условиях, когда необходимо обеспечить высокую степень стабилизации грунта или скалы. Анкеры — это элементы, которые вводятся в грунт или скалу и закрепляются в них, создавая тем самым противодействие силам, стремящимся сместить грунтовые массы или обрушить склон. Работа анкеров основана на передаче нагрузки от менее устойчивых участков к более устойчивым слоям грунта или скалы. Процесс их установки включает несколько этапов:



  • Бурение лидерной скважины. Выполняется с использованием полых шнеков или под защитой обсадных труб.
  • Установка анкерной тяги. Анкер опускается в подготовленную скважину.
  • Заполнение скважины цементным раствором. Цементная масса обеспечивает устойчивость и фиксацию анкера.

Анкерная тяга состоит из нескольких прядей стальных канатов, выдерживающих значительные нагрузки. Каждая прядь способна выдерживать силу примерно 20-22 тонны. Грунтовые анкеры, обычно имеющие 3-7 прядей, спроектированы для нагрузок в пределах 60-150 тонн.

Укрепление склона анкерами
Рисунок 4. Укрепление склона анкерами

Проектирование и испытание анкеров

Проектирование анкерных систем требует тщательного анализа геологических и гидрогеологических условий склона, определения типа и размеров анкеров, а также расчета их расположения и глубины залегания. Обрушение склона из однородных несвязных грунтов обычно происходит по круглоцилиндрической поверхности. В случае наличия прочных полускальных грунтов обрушение может происходить по прямой или ломанной линии скольжения. Расчет устойчивости выполняется по нескольким методикам в программах: GeoStab, Plaxis, Slope Stability, Nailed Slope (Geo 5). При расчете откоса учитывается сейсмика, нагрузки и этапность строительства. Расчет устойчивости склона выполняется несколькими методиками и далее выбирается наименьший коэффициент запаса устойчивости:

Мы готовы выполнить расчеты устойчивости склонов в современных программах. Если склон по расчету окажется неустойчивым, то мы подберём необходимое инженерное решение для крепления склона и разработаем проектную документацию на стабилизацию склона. Готовы бесплатно выполнить предварительный расчет устойчивости склона по одному сечению. Обращайтесь!

Важным этапом является испытание анкеров на выдерживание нагрузок, что позволяет подтвердить их надежность и эффективность в конкретных условиях. Испытания могут включать нагружение анкеров до предельных значений для проверки их прочности и устойчивости.

Эффективность анкерования в различных условиях

Эффективность анкерования зависит от множества факторов, включая тип грунта или скалы, угол и высоту склона, наличие воды и другие геологические условия. В целом, анкерные системы показывают высокую эффективность в укреплении склонов различной степени сложности, включая крутые и высокие склоны, склоны с сложным геологическим строением, а также в условиях высокой сейсмической активности.

Примеры успешного применения анкеров

Одним из ярких примеров успешного применения анкерных систем является проект укрепления склона в районе Альпийских гор, где для предотвращения оползней и обеспечения стабильности дорожного полотна были использованы глубинные анкеры, закрепленные в скальном основании. Благодаря этому удалось не только обеспечить безопасность транспортного сообщения, но и сохранить природный ландшафт.

Грунтовые нагели при укреплении склонов

В отличие от грунтовых анкеров, грунтовые нагели действуют на всей своей длине, предотвращая смещение грунта. Они обычно размещаются сеткой на всей площади укрепления склона с шагом 1,5-2 метра. Длина нагелей превышает призму скольжения, что обеспечивает армирование и повышение устойчивости.



Грунтовые нагели Titan с винтовой штангой устанавливаются за один этап, включая бурение, армирование и цементацию грунта. После завершения бурения, винтовая штанга остается в нагеле. Их поверхность обеспечивает отличное сцепление с цементом, а длина может варьироваться от 1 до 3 метров.



В 7-14 дней нагели фиксируются анкерной плитой и гайкой, иногда совмещаются с проволочной сеткой и биоматами с семенами травы для эстетического вида и снижения поверхностной эрозии.

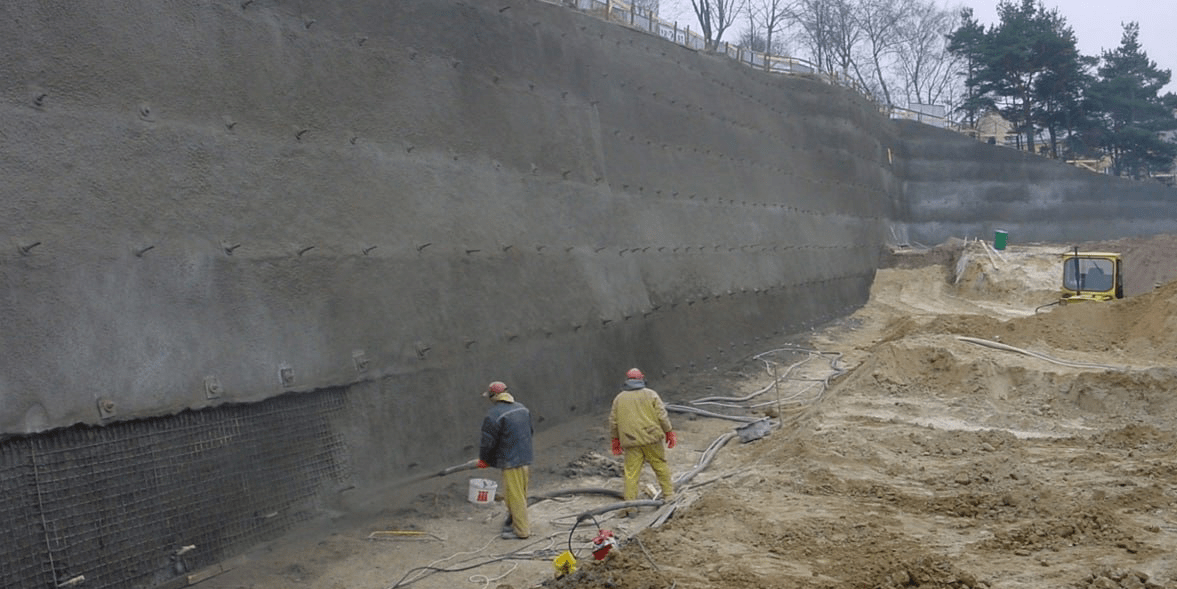

Грунтовые нагели при укреплении склонов
Рисунок 5. Грунтовые нагели при укреплении склонов

Бетонные гравитационные подпорные стены уголкового типа

Бетонные уголковые подпорные стены обычно применяют при формировании нового склона. Бетонные уголковые подпорные стены имеют подошву, за счет которой обеспечивается их устойчивость. Поэтому сначала возводят монолитную подпорную стену, а после этого выполняют отсыпку и формирование необходимого угла для устойчивости склона.



Для укрепления существующих неустойчивых склонов уголковые гравитационные стены не подходят, т.к. для их устройства требуется дополнительная разработка откоса, но они хорошо подходят для формирования нового склона.

Укрепление склонов террас

Террасирование как метод укрепления склонов

Террасирование — это древняя и в то же время современная техника укрепления склонов, которая заключается в создании ступенчатых уровней или террас на склоне. Этот метод не только способствует предотвращению эрозии и снижению поверхностного стока воды, но и позволяет использовать склоны для сельскохозяйственных целей, ландшафтного дизайна и строительства. Укрепление склонов террасированием улучшает водопоглощение грунта, уменьшает скорость потока воды и повышает эффективность использования земельных ресурсов.

Проектирование и создание террас

Проектирование террас требует тщательного планирования и учета множества факторов, включая тип грунта, угол наклона склона, климатические условия и цели использования территории. Важными аспектами являются выбор оптимальной высоты и ширины террас, обеспечение достаточного дренажа и стабилизация грунта на террасах с помощью растительности или инженерных сооружений, таких как подпорные стены.

Примеры использования террас для сельскохозяйственных и ландшафтных целей

Одним из классических примеров использования террас являются рисовые поля в Азии, где террасирование склонов позволяет эффективно выращивать рис в горных условиях. В Европе террасы часто используются для виноградников, обеспечивая оптимальное солнцеосвещение и вентиляцию растений. В ландшафтном дизайне террасы позволяют создавать многоуровневые композиции, сочетая различные виды растений, декоративные элементы и водные объекты.

Технологии и материалы для создания террас

Укрепление склонов террас является критически важным аспектом для предотвращения эрозии почвы и обеспечения стабильности ландшафта. Наиболее эффективные методы включают использование растительности, геотекстилей и инженерных конструкций. Высадка многолетних трав и кустарников способствует удержанию почвы корнями и уменьшению поверхностного стока воды. Геотекстили, такие как биоматериалы и синтетические сетки, увеличивают сцепление почвы и предотвращают ее вымывание. Инженерные решения, включая подпорные стенки, габионные конструкции и террасные системы, создают физические барьеры для движения почвы и воды, распределяя нагрузку и минимизируя риски обвалов. Эффективная комбинация этих методов, основанная на конкретных геологических и климатических условиях, позволяет значительно повысить долговечность и безопасность террасированных склонов.

Уточнить стоимость, заказать расчет и оставить заявку на виброуплотнение грунта вы можете по email или в специальной форме на сайте.
