Крепление котлованов

Котлованы — это фундаментальный элемент строительства, который играет ключевую роль в обеспечении надежности и долговечности зданий и сооружений. Это начальный этап большинства строительных проектов, заключающийся в выемке грунта и подготовке основания для фундамента. В данной статье мы подробно рассмотрим различные аспекты котлованов, включая их назначение, виды, методы укрепления стен котлованов. Особое внимание уделено инновационным подходам и современным решениям, позволяющим сделать процесс укрепления котлована более эффективным, безопасным и экологичным.

Крепление котлованов — это процесс обеспечения устойчивости и безопасности открытых или временно открытых земляных выемок, созданных в процессе строительных работ или других инженерных действий. Основная цель крепления котлованов состоит в предотвращении обрушения стенок выемки, поддержании их формы и устойчивости, а также защите окружающей территории от негативных последствий, таких как затопление, оползни и другие виды грунтовых деформаций. Технологии крепления котлованов могут включать в себя использование шпунтовых ограждений, бетонированных или металлических опор, геосинтетических материалов, дренажных систем и других инженерных решений, адаптированных под конкретные условия и геологические особенности местности.

Виды котлованов и их специфические цели

Котлованы классифицируются в зависимости от формы стенок на два основных типа:

• Котлованы с вертикальными стенками (рис.1а) – имеют строго вертикальные стены без наклона. Такой тип котлована чаще всего используется в условиях ограниченного пространства, когда необходимо максимально эффективно использовать площадь участка. Вертикальные стенки требуют применения специальных методов укрепления, таких как шпунтование или установка опорных стен, для предотвращения обрушения и обеспечения безопасности рабочих и окружающих зданий.
• Котлованы с откосами (рис.1b) — отличаются наличием наклонных стенок, которые постепенно расширяются к верхней части. Этот тип предпочтителен для использования на просторных участках, где есть достаточно места для формирования откосов. Котлованы с откосами обычно считаются более безопасными, поскольку риск обрушения стенок значительно ниже. Однако они занимают больше места и могут требовать дополнительных земляных работ.

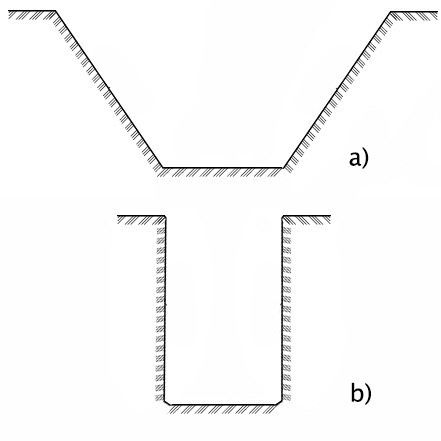

Рисунок 1. Виды котлованов: с откосами (а) и вертикальными стенками (b)

Котлованы обеспечивают подготовку основания под фундамент, гарантируя равномерное распределение нагрузки от строения на грунт. Качество подготовки напрямую влияет на устойчивость, надежность и срок службы здания. В зависимости от типа котлована и специфики грунта на участке, выбираются соответствующие методы укрепления и защиты котлована от воды, что позволяет избежать проседаний, деформаций и других негативных процессов, способных повлиять на целостность и безопасность строительного объекта.



Выбор типа котлована и методов его обустройства требует тщательного анализа геологических условий, окружающей застройки и планируемой нагрузки на фундамент, что подчеркивает значимость этапа проектирования и подготовки к строительству.

Нормативные документы при проектировании котлованов

При проектировании котлованов в России проектировщики должны руководствоваться рядом нормативных документов, которые устанавливают требования к безопасности, методам строительства, а также к проектированию и эксплуатации зданий и сооружений. Важнейшие из них включают:

• СНиП 12-01-2004 “Организация строительства” – устанавливает общие требования к организации и производству строительных и монтажных работ.
• СНиП 3.02.01-87 “Земляные сооружения, основания и фундаменты” – определяет требования к строительству оснований и фундаментов, а также к проведению земляных работ.
• СП 22.13330.2011 “Основания зданий и сооружений” (актуализированная версия СНиП 2.02.01-83*) – вводит современные подходы и рекомендации по проектированию оснований и фундаментов, в том числе и котлованов, с учетом последних исследований и разработок в области строительства.
• СП 47.13330.2012 “Инженерные изыскания для строительства. Основные положения” – регламентирует проведение инженерных изысканий, необходимых для корректного проектирования котлованов, включая анализ грунтов и геологических условий участка.
• СП 248.1325800.2016 “Сооружения подземные. Правила проектирования” – касается специфических аспектов проектирования подземных частей зданий и сооружений, что актуально при проектировании глубоких котлованов и подземных парковок.



Другие нормативные документы вы можете найти по ссылке

Эти и другие нормативные документы обеспечивают комплексный подход к проектированию и строительству котлованов, учитывая все аспекты безопасности, экологии и эффективности строительного процесса. Соблюдение этих норм и правил является обязательным для обеспечения качества и безопасности строительства на всех этапах проекта.

Глубина котлована и требование к укреплению:

• Для мелких котлованов (до 2 м) в стабильных грунтах укрепление может не потребоваться или быть минимальным. Однако в сыпучих или влажных грунтах даже на малой глубине могут потребоваться меры по укреплению.
• Для средних котлованов (от 2 до 5 м) укрепление стенок становится обязательным, особенно в условиях неустойчивых грунтов, для обеспечения безопасности и предотвращения обрушений.
• Укрепление стенок глубоких котлованов (более 5 метров) обязательно вне зависимости от типа грунта. Глубокие котлованы требуют комплексного подхода к укреплению, включая возможное использование шпунтов, анкеров, горизонтальных и вертикальных связей, а также специальных технологий, таких как стены в грунте или цементация.

Дополнительные факторы, требующие укрепления котлованов:

• Близость к водоемам и уровень грунтовых вод. Высокий уровень грунтовых вод и близость к водоемам увеличивают риск обрушения стенок котлована и требуют дополнительных мер укрепления.
• Сейсмическая активность региона. В сейсмоопасных районах укрепление котлованов необходимо для предотвращения их обрушения в результате землетрясений.

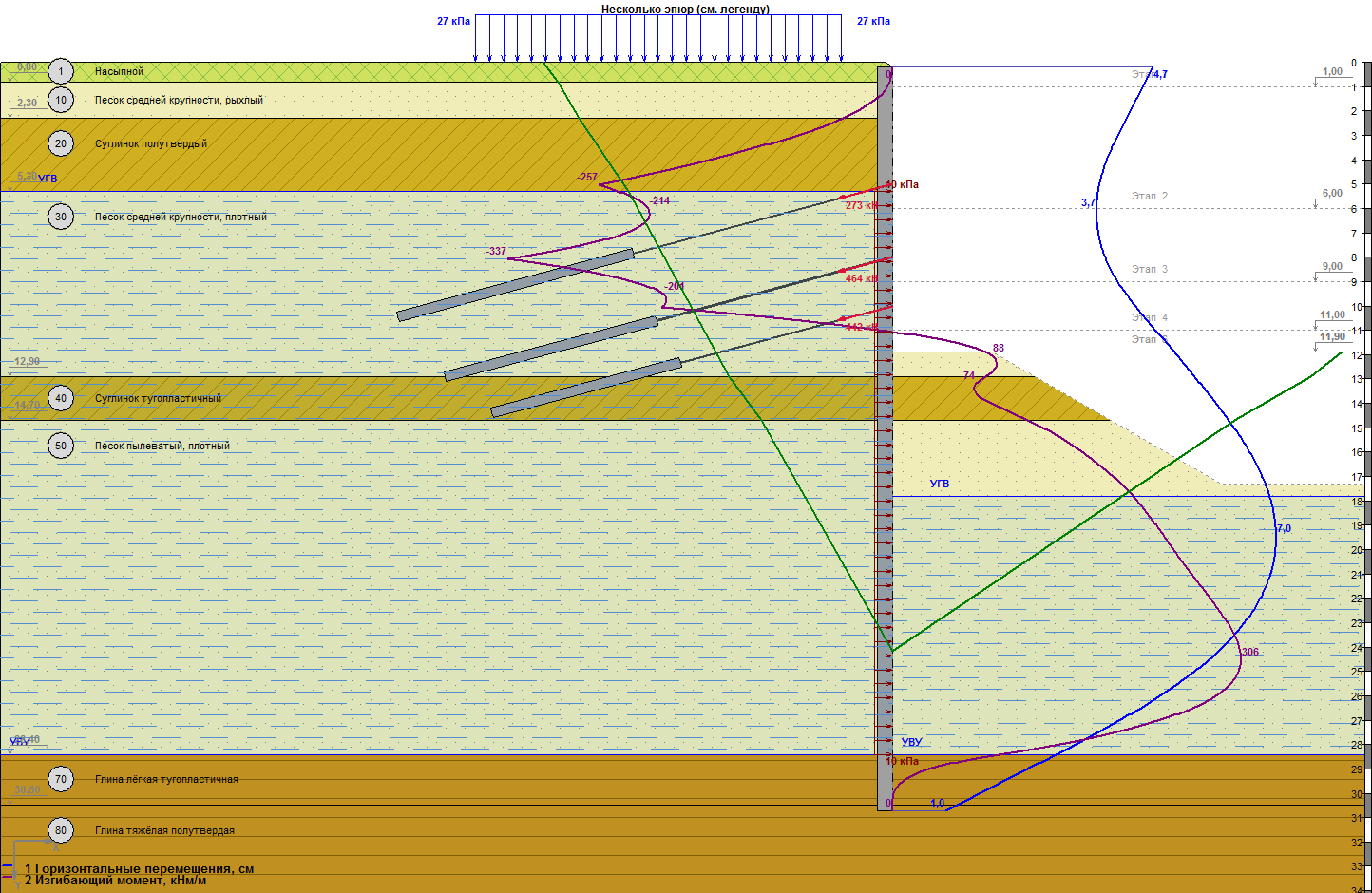

Рисунок 2. Расчет при проектировании укрепления котлована



Выбор конкретного метода укрепления зависит от комплексной оценки всех факторов, включая тип грунта, глубину, общие условия строительства и близость к существующим сооружениям. Проектирование мер по укреплению должно осуществляться специалистами с учетом всех нормативных требований и стандартов безопасности.

Способы крепления котлованов и траншей с вертикальными стенками:

• Крепление котлованов щитами;
• Распорное крепление котлованов;
• Шпунтовое крепление котлована;
• Анкерное крепление;
• Нагельное крепление котлована.

Крепление котлованов щитами

Крепление котлованов щитами — это комплексный метод, цель которого заключается в передаче нагрузки от стенок котлована на систему щитов и поддерживающих элементов, таких как распорки или анкерные тяги. Этот процесс включает строительство щитов вдоль откоса и установку между ними распорок, которые обеспечивают устойчивость конструкции, упираясь в противоположные стенки котлована.

Для эффективного распределения нагрузки от щита на распорки и обеспечения дополнительной стабильности всей конструкции вдоль ограждения строят обвязочный пояс. Обвязочный пояс состоит из ряда горизонтальных или вертикальных балок, к которым крепятся распорки или анкерные тяги. Такой пояс не только укрепляет конструкцию, но и равномерно распределяет нагрузку, уменьшая давление на отдельные элементы системы.

Распорное крепление котлованов

Распорное крепление основывается на использовании поперечных балок, которые устанавливаются горизонтально и поддерживаются вертикальными стойками. Эти балки и стойки создают систему, которая распределяет давление грунта и предотвращает его обрушение внутрь котлована.Этот вид укрепления часто используется в следующих сценариях:

• Стесненные условия. Когда строительство происходит в условиях ограниченного пространства, распорное укрепление позволяет эффективно управлять стенами котлована без расширения стройплощадки.
• Наличие грунтовых вод. В случаях, когда уровень грунтовых вод высок, и использование других методов укрепления может быть затруднено, распорное крепление остается эффективным решением.
• Сложные гидрогеологические условия. В грунтах с неоднородной структурой или наличием влажных слоев, где другие методы могут оказаться неэффективными.

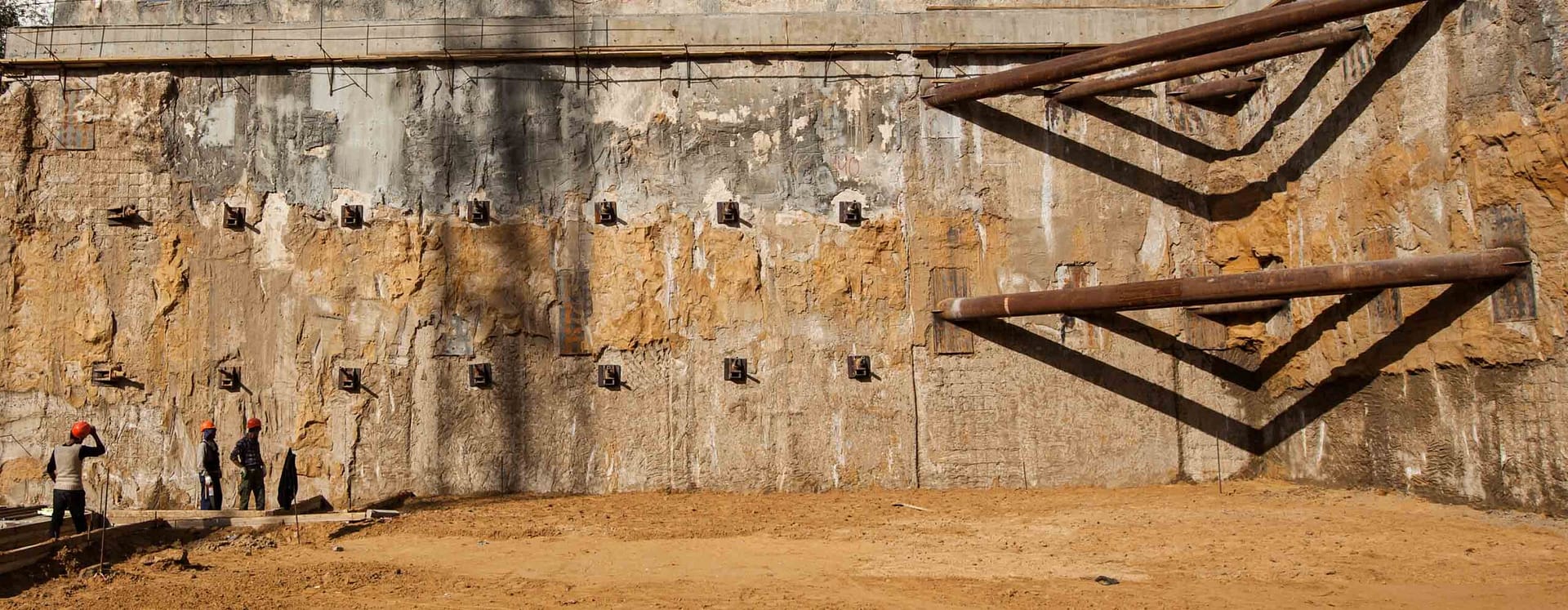

Рисунок 3. Укрепление котлована с помощью анкеров и распорок

Компоненты распорного крепления:

• Стойки — обычно металлические трубы или стойки, устанавливаемые внутри котлована.
• Балки — горизонтальные элементы, устанавливаемые между стойками, для распределения давления грунта.
• Распорки — элементы, обеспечивающие стабильность конструкции, удерживая стойки и балки в правильном положении.

Преимущества:

• Устойчивость. Распорное крепление обеспечивает надежную устойчивость вертикальных стенок котлована, предотвращая их обвал.
• Эффективность в стесненных условиях. Позволяет эффективно работать в условиях ограниченного пространства.
• Применимость к сложным условиям. Эффективен в грунтах с высоким уровнем влажности и других сложных гидрогеологических условиях.

Ограничения:

• Не всегда подходит для котлованов глубже определенной отметки, требуется дополнительная оценка и инженерное проектирование для более глубоких котлованов.
• В случае очень плотных грунтов может потребоваться усиление конструкции.
• Распорное укрепление котлованов представляет собой надежный и эффективный метод, который, при правильном использовании, обеспечивает стабильность и безопасность строительных работ на глубоких уровнях.

Шпунтовое крепление котлована

Шпунтовое крепление котлована является эффективным методом обеспечения стабильности и безопасности при проведении земляных работ, особенно в условиях высокого уровня грунтовых вод и значительного давления грунта. Этот метод включает использование металлических шпунтов, чаще всего балок Ларсена, которые позволяют формировать герметичную, сплошную стену вокруг периметра котлована.

Шпунтовое крепление применяется для укрепления выработок глубиной от 5 до 12 метров, где требуется высокая герметичность и устойчивость к давлению грунта и грунтовых вод. Этот метод особенно актуален при строительстве в плотной городской застройке, на берегах водоемов, а также в местах с сложными гидрогеологическими условиями.

Компоненты шпунтового крепления

Основным элементом шпунтового ограждения являются металлические шпунты (балки Ларсена), которые забиваются в грунт до начала строительства котлована. Для погружения шпунтов используются:

• Копры, забивающие шпунты в грунт;
• Вибрационные головки, размягчающие грунт для облегчения погружения балок;
• Сваевдавливатели с гидравлическим прессом для передачи статической нагрузки на оголовок шпунта.

После установки шпунтов на их стенки навариваются тавровые балки, формирующие обвязочный пояс, к которому привариваются распорки из труб или двутавровых балок. Альтернативный способ фиксации — использование анкерных тяг.

Преимущества шпунтового крепления

• Шпунтовое ограждение обладает высокой устойчивостью к продольным и поперечным нагрузкам.
• Герметичная стена шпунтов эффективно препятствует проникновению грунтовых вод в котлован.
• Шпунты, обвязочный пояс и распорки могут быть извлечены из грунта и использованы повторно, что снижает стоимость и воздействие на окружающую среду.

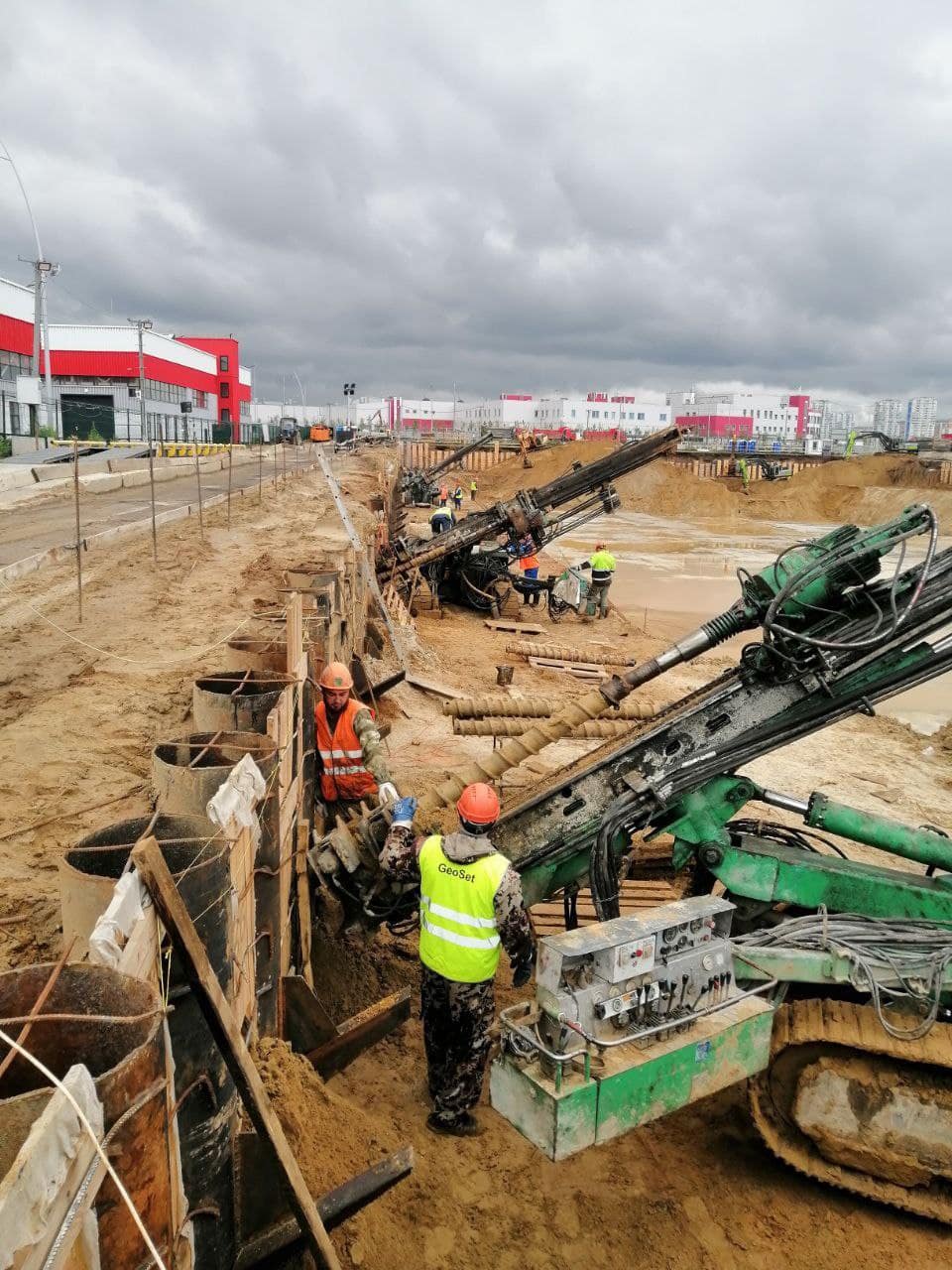

Рисунок 3. Укрепление котлована шпунтом из свай

Ограничения шпунтового крепления

• Высокая стоимость металлических шпунтов и необходимого оборудования для их погружения.
• Необходимость использования специализированной техники и квалифицированных специалистов для установки шпунтового ограждения.
• Эффективность метода снижается на глубинах более 12 метров из-за возрастающего давления грунта.

Анкерное крепление котлованов

Анкеры представляют собой стержни, способные проникнуть в более устойчивые слои грунта за пределами котлована. Эти стержни передают нагрузку от вертикальных стенок котлована к более устойчивым слоям, предотвращая их обвал. Анкеры могут быть использованы как дополнение к распорному креплению или как самостоятельный метод укрепления.

Виды анкеров:

1. Прядевые анкеры — устанавливаются путем бурения отверстий, в которые затем вставляются анкеры и заполняются цементным раствором.
2. Винтовые анкеры — вкручиваются в грунт с помощью вращения.

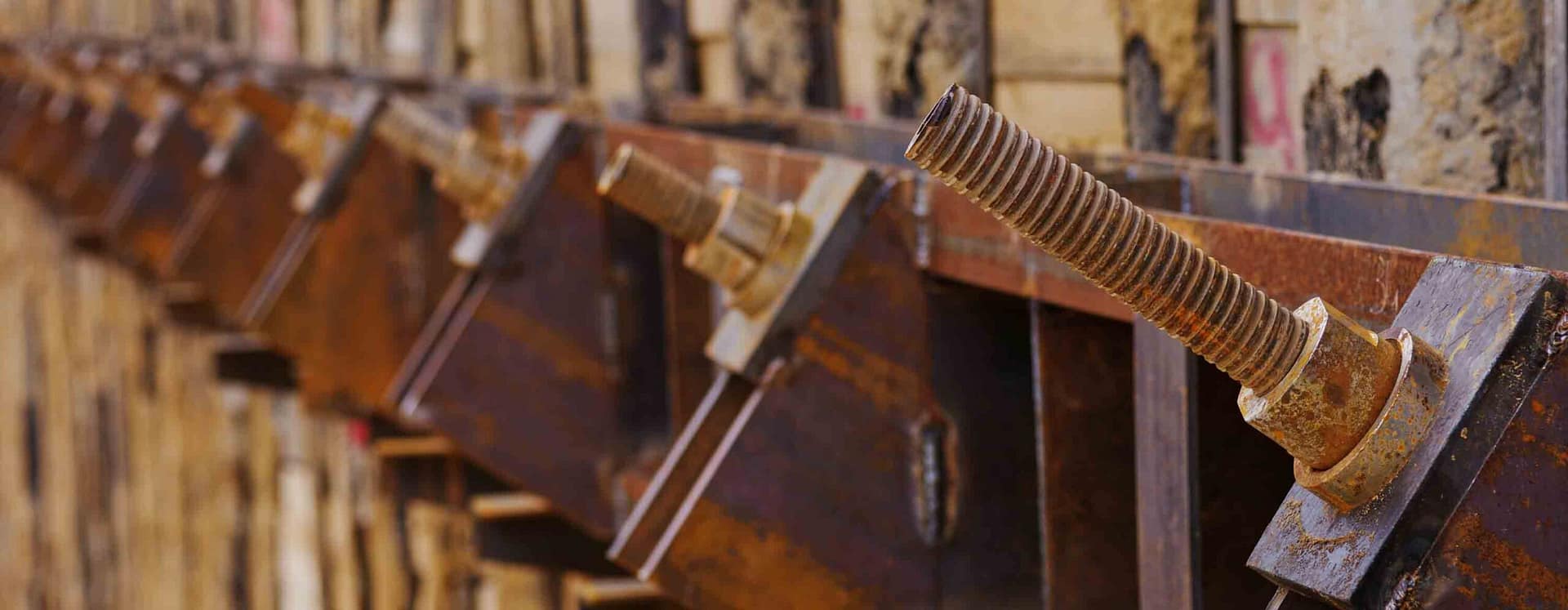

Рисунок 4. Укрепление котлована винтовыми анкерами

Анкерное крепление котлованов используется в следующих сценариях:

• В случаях, когда котлованы имеют большую глубину и требуют более мощных и устойчивых конструкций.
• В грунтах с высоким уровнем влажности, наличием воды или неоднородной структурой.
• В условиях, где доступ к краям котлована ограничен, и использование других методов укрепления затруднено.

Преимущества анкерного крепления:

• Позволяет строить более глубокие котлованы, улучшая устойчивость конструкции.
• Подходит для использования в различных типах грунтов, включая влажные и неустойчивые.
• Позволяет строить котлованы с ограниченным откосом, что экономит пространство.

Ограничения анкерного крепления:

• Установка анкеров может потребовать специализированного оборудования и навыков.
• Возможны дополнительные затраты по сравнению с более простыми методами крепления.
• Необходимость профессионального проектирования.

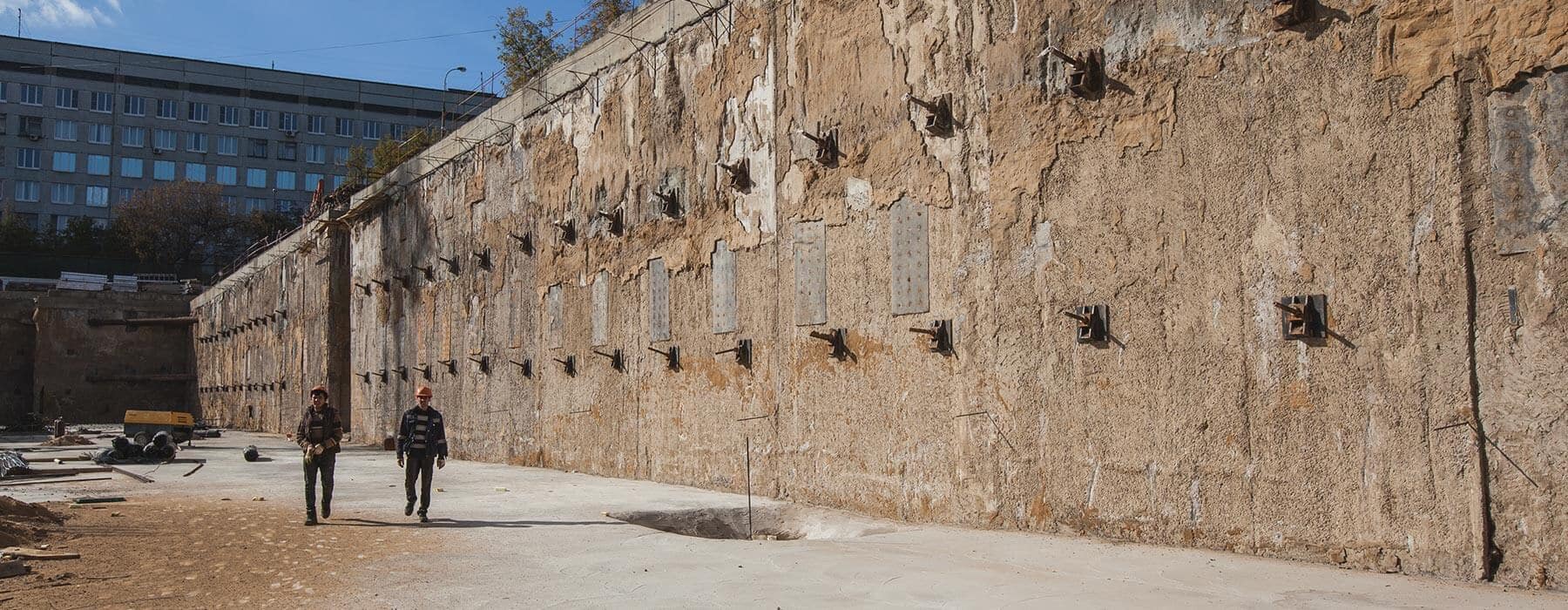

Рисунок 5. Укрепление котлована анкерами

Анкерное укрепление котлованов представляет собой мощный инженерный метод, который обеспечивает стойкость и прочность вертикальных стен в различных условиях строительства, делая его эффективным выбором в сложных геотехнических сценариях.

Нагельное крепление котлована

Нагельное крепление представляет собой геотехническую конструкцию, разработанную для обеспечения устойчивости вертикальных стен котлованов, траншей и выемок. Этот метод крепления использует нагели — деревянные гвозди или металлические штыри — для укрепления стенок и откосов, предотвращая обвал и обеспечивая безопасность ведения строительных работ.

Нагели являются элементами, которые вбиваются или забиваются в грунт, предоставляя дополнительную опору и укрепляя вертикальные стенки котлована. Они могут быть различной длины и диаметра, в зависимости от требований конкретного проекта. Нагельное крепление обеспечивает устойчивость путем создания прочной геотехнической структуры вокруг котлована.

Применение:

• Нагельное крепление эффективно для небольших и средних котлованов, где требуется обеспечить стабильность стен.
• Идеально подходит для условий с неустойчивыми грунтами, где другие методы укрепления могут быть менее эффективны.
• Создание прочной геотехнической структуры снижает риск обвала котлована в процессе строительства.

Преимущества:

• Нагельное крепление может быть более экономичным в сравнении с некоторыми другими методами, особенно для небольших проектов.
• Процесс установки нагелей может быть относительно простым и не требует сложного оборудования.
• Показывает высокую эффективность в сложных геотехнических условиях.

Ограничения:

• Длина нагелей может быть ограничена типом грунта и глубиной котлована.
• Как и для многих других методов, требуется профессиональное проектирование для определения оптимальных параметров нагельного крепления в конкретных условиях.

Применение новых материалов и технологий

• Геосинтетические материалы. Использование геосинтетиков для укрепления стенок котлованов и предотвращения эрозии грунта. Геотекстиль, геосетки и геомембраны помогают увеличить устойчивость грунта и предотвратить загрязнение подземных вод.
• Системы глубинного смешивания грунта (DSM) – технология, позволяющая улучшить характеристики грунта путем его перемешивания с цементирующими растворами непосредственно в условиях стройплощадки. Это повышает несущую способность грунта и уменьшает его деформацию.
• Бесшумное и бесвибрационное шпунтование. Новые технологии забивки шпунтов позволяют выполнять работы в плотной городской застройке без риска повреждения соседних зданий и сооружений.

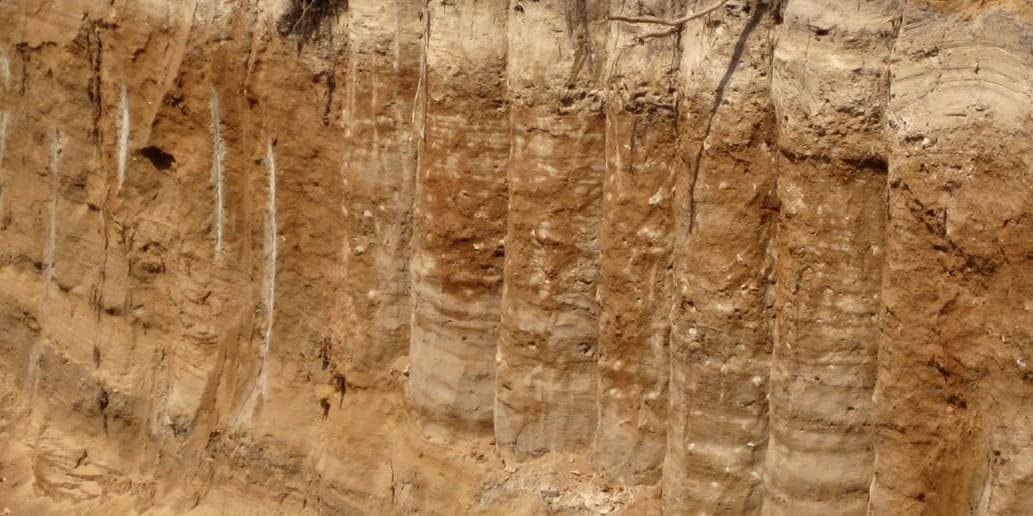

Рисунок 6. Укрепление котлована с помощью технологии DSM

Наша компания, обладая 20-летним опытом в сфере укрепления котлованов и траншей, зарекомендовала себя как надежный исполнитель в области строительства. Мы предоставляем полный спектр услуг, начиная с проектирования и заканчивая непосредственным выполнением работ. Этот интегрированный подход позволяет нам контролировать весь процесс строительства, обеспечивая высокое качество и соблюдение всех норм и стандартов безопасности.

В нашей работе мы сочетаем глубокие знания и многолетний опыт с инновационными технологиями и материалами. Это позволяет нам успешно решать задачи любой сложности. Мы постоянно совершенствуем наши методы и подходы, внедряя передовые технологии для повышения эффективности и уменьшения воздействия на окружающую среду.

Ключевым преимуществом сотрудничества с нами является возможность получения комплексного решения “под ключ”, что избавляет наших клиентов от необходимости взаимодействия с несколькими подрядчиками и координирования различных этапов работ. Наша команда специалистов берет на себя все аспекты проекта – от начального проектирования до выполнения работ, гарантируя при этом соблюдение сроков и бюджета. Мы гордимся своей репутацией надежного партнера и стремимся к тому, чтобы каждый проект был выполнен с максимальной отдачей и наилучшим результатом для наших клиентов.

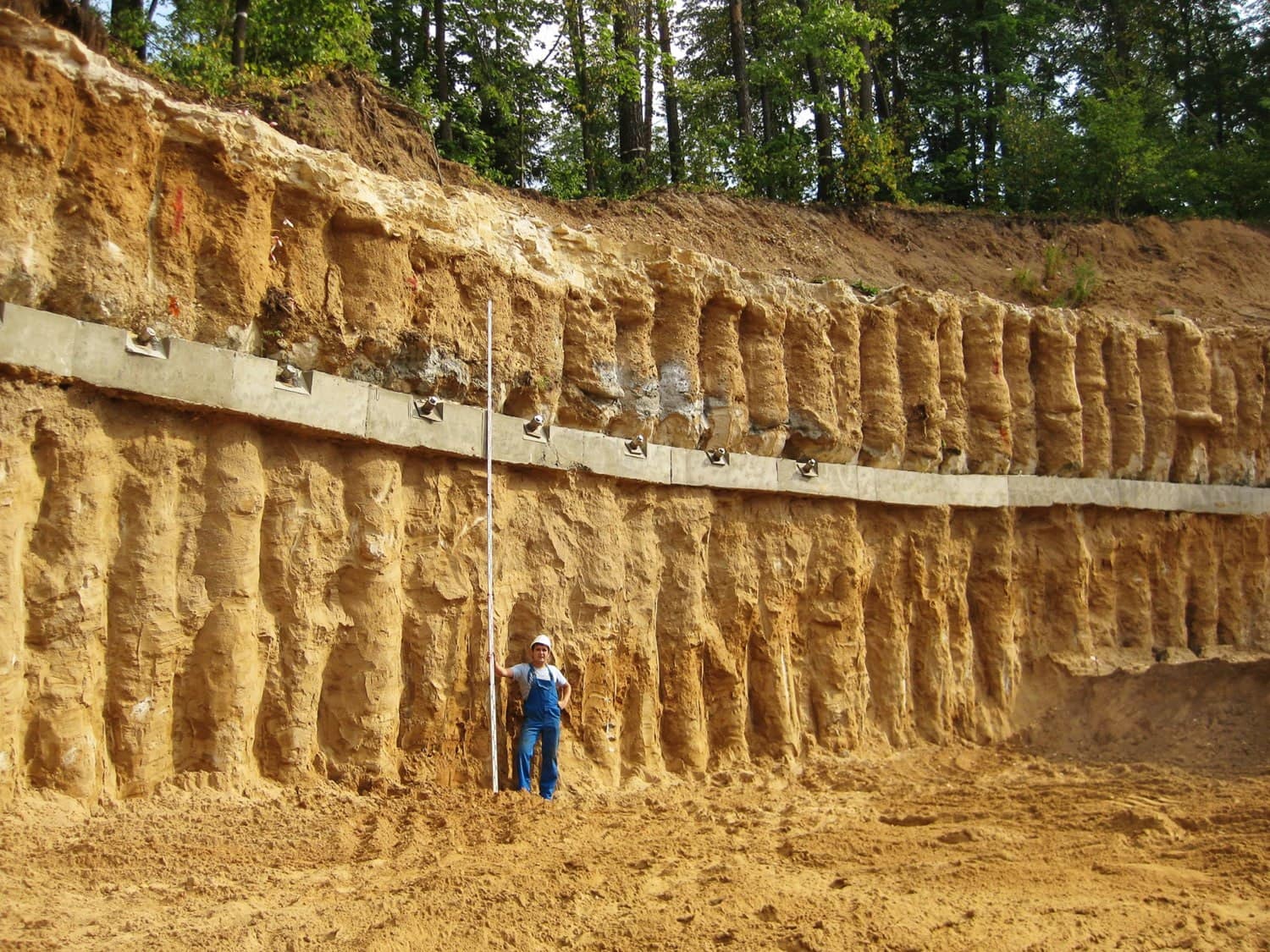

Рисунок 7. Укрепление котлована грунтоцементными сваями
