Уплотнение грунта

Уплотнение грунта — это процесс искусственного изменения свойств грунта в строительных целях, который не влечет за собой коренных изменений его физико-химического состояния. Этот процесс заключается во взаимном перемещении частиц грунта под воздействием приложенных механических усилий, что приводит к увеличению числа контактов между частицами за счет их перераспределения. Уплотнение грунтов является одним из методов технической мелиорации и важно для увеличения прочности и уменьшения сжимаемости грунта, а также для повышения его водонепроницаемости.

Уплотнение грунтов играет ключевую роль в обеспечении прочности, устойчивости и предотвращении геотехнических проблем в строительстве различных инфраструктурных объектов. Этот важный процесс, неотъемлемый при возведении зданий, дорог, и аэропортов. В данной статье мы рассмотрим основные методы уплотнения грунтов, а также обсудим влияющие факторы, которые следует учесть при выборе подходящего метода.

Нормативная база по уплотнению грунтов

При выполнении работ по уплотнению грунтов в России следует руководствоваться нормативными документами, такими как СНиП 3.02.01-87, который описывает технологии и методы уплотнения грунта. Эти методы предусматривают использование различных типов оборудования, такого как самоходные плиты для уплотнения грунта и тяжёлые катки, а также вибрационной трамбовки для достижения необходимой плотности грунта.

Контроль степени уплотнения грунта осуществляется в соответствии со всеми нормами СНиП и ГОСТа, как в процессе работ, так и после их завершения. Важно обеспечить соответствие степени уплотнения грунта оптимальным показателям, для чего могут быть использованы различные методы увлажнения или осушения грунта перед сжатием.

Для уплотнения грунта щебнем, который часто применяется для увеличения несущей способности зданий и снижения нагрузки на фундамент, также существуют конкретные технологии и подходы, описанные в СНиП 3.02.01-87. Это включает выбор фракции щебня в зависимости от конкретного применения и тщательное утрамбовывание материала для обеспечения равномерности и плотности основания.

Для детального изучения вопроса уплотнения грунтов и соответствующих нормативных требований важно ознакомиться с документами, такими как СНиП 3.02.01-87 “Земляные сооружения, основания и фундаменты” и ГОСТ 25100-2011 “Грунты. Классификация”. Эти нормативы представляют основу для проектирования и выполнения работ по уплотнению грунтов, устанавливая критерии качества и методы контроля. Помимо них, полезно изучить современные научные публикации и исследования в области геотехники и строительства.

Механизм уплотнения грунта

Процесс уплотнения грунтов обычно связан с вытеснением из них жидкой (воды) и газообразной фазы (воздуха), что приводит к сближению твердых частиц грунта. Это переводит его из трехфазной системы в состояние, близкое к двухфазной, максимально уплотненное состояние грунта характеризуется содержанием воздуха не более 3-5%. Наиболее эффективное сжатие достигается при оптимальной влажности для каждого типа грунтов.

Преимущества уплотнения грунта

• Уплотненный грунт способен лучше сопротивляться нагрузкам, что особенно важно для создания надежных фундаментов.
• Этот процесс помогает предотвратить нежелательные осадки и деформации будущих зданий, что существенно влияет на долговечность строительных конструкций.
• Уплотненный грунт обладает большей стабильностью, что является критическим фактором для дорожных покрытий и аэродромных полос.

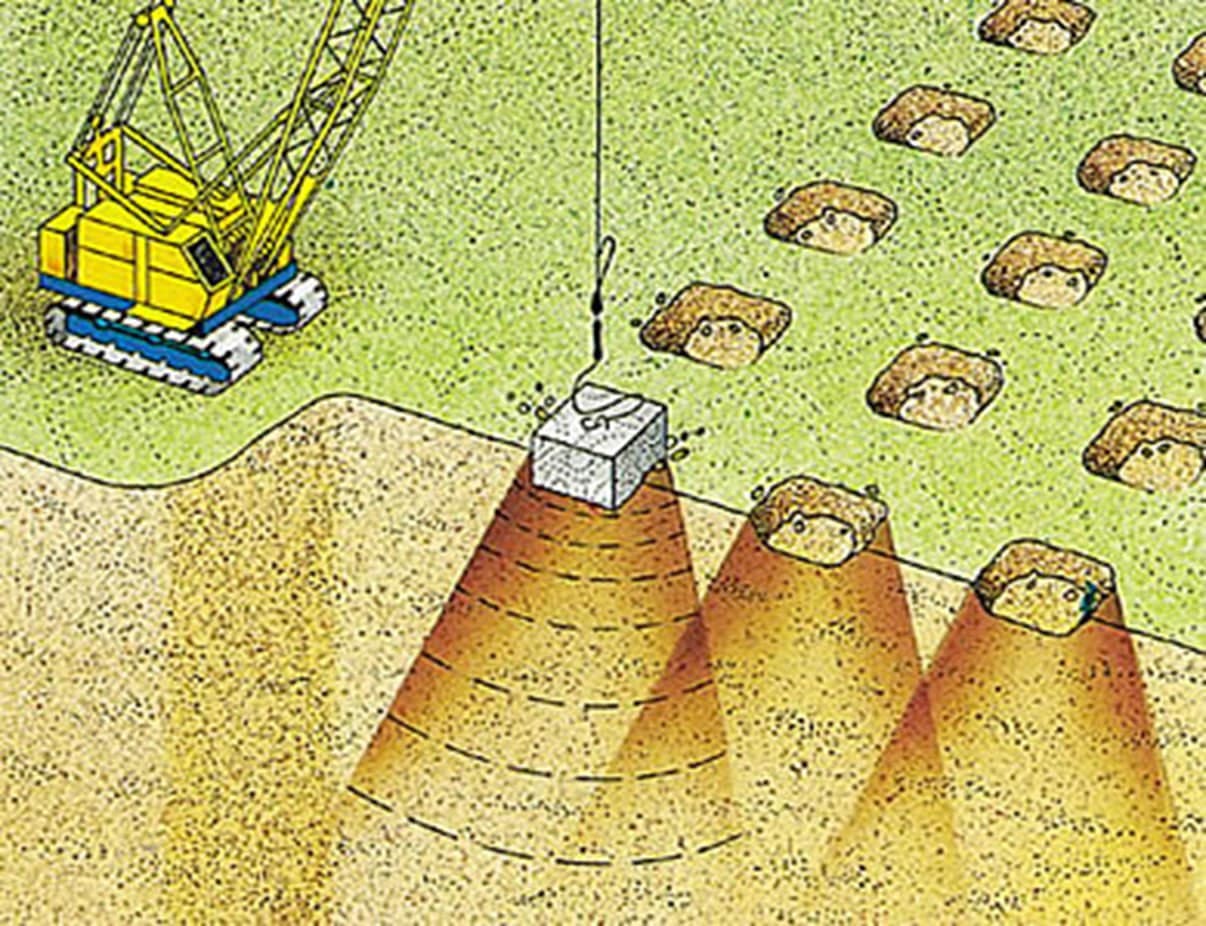

Рисунок 1. Динамическое уплотнение грунтов

Недостатки уплотнения грунта

• Не все типы грунтов одинаково поддаются консолидации. Например, гравийные или каменистые грунты из-за своей структуры плохо поддатливы уплотнению.
• Виброуплотнение может вызвать вибрационные воздействия на окружающие объекты и структуры, что потенциально может привести к нежелательным последствиям.
• Некоторые методы сжатия, такие как виброуплотнение, требуют значительного потребления энергии. Это может влиять на экологическую стойкость и эффективность процесса.
• Сложно добиться однородного уровня консолидации на всей строительной площадке. Это может привести к неравномерному распределению плотности в грунте и, следовательно, к неравномерной несущей способности.
• Укатка и вибрация могут создавать дополнительные нагрузки и деформации в существующей инфраструктуре, если не предпринимаются соответствующие меры предосторожности.
• Некоторые методы уплотнения имеют ограничения по глубине действия, что может быть недостаточным для глубоких слоев грунта. Это особенно важно при строительстве сооружений, требующих глубоких и надежных фундаментов.
• Некоторые методы консолидации могут потребовать дорогостоящего специализированного оборудования, что может повысить общую стоимость строительного проекта.

Типы грунтов

Для того, чтобы правильно выбрать метод консолидации, требуется знать, к какому типу относятся уплотняемые грунты. Грунты классифицируются на основе их происхождения, размера частиц и физико-механических свойств. Основные типы включают:

• Пески – крупнозернистые грунты с хорошей водопроницаемостью.
• Суглинки – содержат как песок, так и глину, обладают средними показателями прочности и влажности.
• Глины – мелкозернистые грунты с высокой пластичностью и низкой водопроницаемостью.
• Илы – отличаются высоким содержанием органических веществ, слабой несущей способностью.
• Торфы – грунты с высоким содержанием органики, низкой плотностью и прочностью.
• Скальные породы – обладают высокой прочностью и низкой пористостью.

Эти типы имеют различные характеристики, включая плотность, проницаемость, удельный вес, что определяет их способность к консолидации.
Пески уплотняют вибрацией и укаткой для увеличения их плотности. Суглинки и глины требуют более сложного подхода, включая предварительное увлажнение и последующее трамбование или вибрацию. Илы и торфы из-за высокого содержания органики сложны в консолидации, часто их стабилизируют с помощью добавок. Скальные породы обычно не требуют уплотнения благодаря своей естественной плотности.

Рисунок 2. Различные типы грунтов

Факторы, влияющие на уплотнение грунтов

При выборе метода уплотнения, следует учесть следующие факторы:

• Тип грунта. Различные типы грунта имеют разные свойства и требуют разных методов сжатия. Например, пески легче уплотняются, чем глина.
• Влажность. Влажность грунта также влияет на его сжатие. Если грунт слишком сухой, он может быть трудно уплотнить. Если грунт слишком влажный, он может стать слишком мягким и не уплотниться должным образом.
• Температура. Слишком холодный или горячий грунт может создать трудности в достижении оптимальной плотности.
• Скорость. Если уплотнение происходит слишком быстро, грунт может не успеть уплотниться должным образом. Если уплотнение происходит слишком медленно, грунт может стать слишком твердым и не уплотниться должным образом.
• Нагрузка. Нагрузка, которую должен выдерживать грунт, также определяет необходимость более тщательного уплотнения.
• Технология. Различные технологии консолидации грунта могут давать разные результаты. Например, трамбование грунта может дать более плотное основание, чем уплотнение водой. Трамбовка может быть предпочтительнее для одних проектов, в то время как виброуплотнение может быть эффективнее для других.

Все эти факторы требуют внимательного рассмотрения при выборе метода сжатия для конкретного проекта. В некоторых случаях, оптимальные результаты могут быть достигнуты только при комбинации различных методов уплотнения.

Основные способы уплотнения грунтов

1. Трамбование

Трамбование — это метод консолидации, при котором на грунт воздействуют ударными нагрузками. Это может быть ручное трамбование с использованием трамбовок или механизированное с применением специализированных машин. Трамбование эффективно для уплотнения мелких и средних по размеру участков, а также в условиях ограниченного пространства.

2. Укатка

Укатка включает использование различных типов катков: гладких, пневматических, вибрационных и кулачковых. Гладкие катки хорошо работают на когезионных грунтах, пневматические — на несвязных и смешанных, вибрационные катки эффективны для большинства типов грунтов, а кулачковые катки применяются для консолидации тяжелых глинистых грунтов.

3. Вибрирование

Вибрационное уплотнение осуществляется с помощью виброплит, виброкатков или глубинных вибраторов. Этот метод особенно эффективен для консолидации несвязных грунтов, таких как песок и гравий, поскольку вибрация позволяет частицам грунта уплотняться путем перераспределения в более плотную структуру.

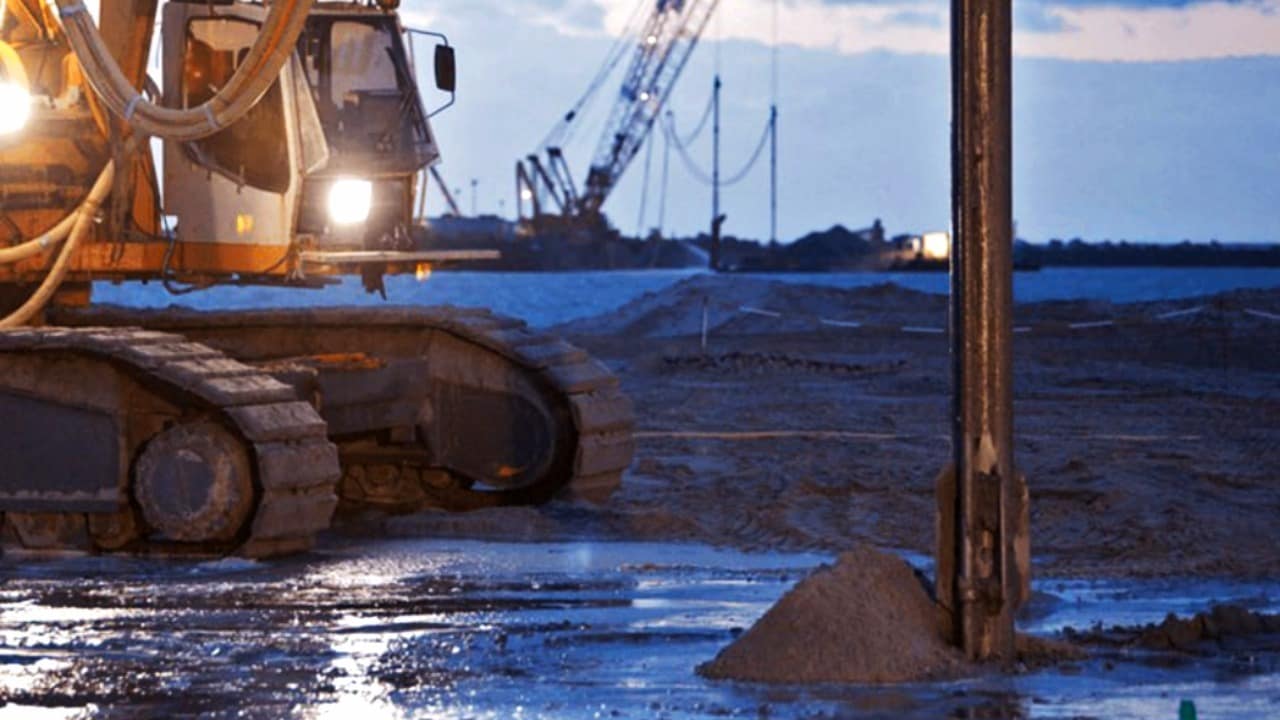

Рисунок 3. Уплотнение грунта глубинным вибратором

4. Намыв

Метод намыва заключается в добавлении воды в грунт с последующим его уплотнением. Это увеличивает вес грунта и способствует его оседанию, что особенно эффективно для консолидации глинистых и суглинистых грунтов.

5. Сейсмоуплотнение

Сейсмоуплотнение или уплотнение при помощи взрывов используется для глубинного уплотнения грунта на больших площадях. Этот метод включает создание взрывных волн в грунте, которые уплотняют его за счет динамического воздействия.

6. Гидровиброуплотнение

Этот метод комбинирует вибрацию с нагнетанием воды в грунт. Гидровиброуплотнение эффективно для консолидации песчаных грунтов, так как вода увеличивает мобильность частиц песка, а вибрация способствует их плотному укладыванию.

7. Уплотнение замачиванием

Уплотнение замачиванием включает насыщение грунта водой с последующим естественным или искусственным осушением. Этот метод подходит для глинистых грунтов, где вода способствует уменьшению объема и сжатию грунта.

8. Грунтовые сваи и гранулометрические добавки

Использование грунтовых свай и добавление гранулометрических материалов (например, песка или гравия) в грунт могут улучшить его характеристики и сжатие. Эти методы часто применяются для улучшения несущей способности грунта под фундаменты зданий и сооружений.

Выбор метода уплотнения зависит от множества факторов, включая тип грунта, глубину уплотнения, доступное оборудование и специфические требования проекта. Эффективное уплотнение грунта — ключевой аспект в обеспечении стабильности и долговечности строительных объектов.

Техника, используемая для уплотнения грунтов

Для каждого типа грунта и задачи существует подходящее оборудование и техника уплотнения. Вот обзор основного оборудования и рекомендации по его применению:

1. Виброплиты

Применение: Виброплиты идеально подходят для песка, гравия, асфальта и других несвязных материалов на небольших и средних площадях, таких как тротуары, дорожки, подготовка оснований под фундаменты.

Как работают: Виброплиты создают вибрацию, которая передается на грунт, уплотняя его. Существуют модели с однонаправленным и реверсивным действием, последние позволяют работать в труднодоступных местах.

2. Виброкатки

Применение: Виброкатки используются для больших площадей, таких как дороги, аэродромы, строительные площадки. Они эффективны как для несвязных, так и для связных грунтов.

Как работают: Виброкатки оснащены вибрационным механизмом в барабанах, который уплотняет грунт под действием вибрации и веса катка. Существуют легкие, средние и тяжелые модели для различных условий работы.

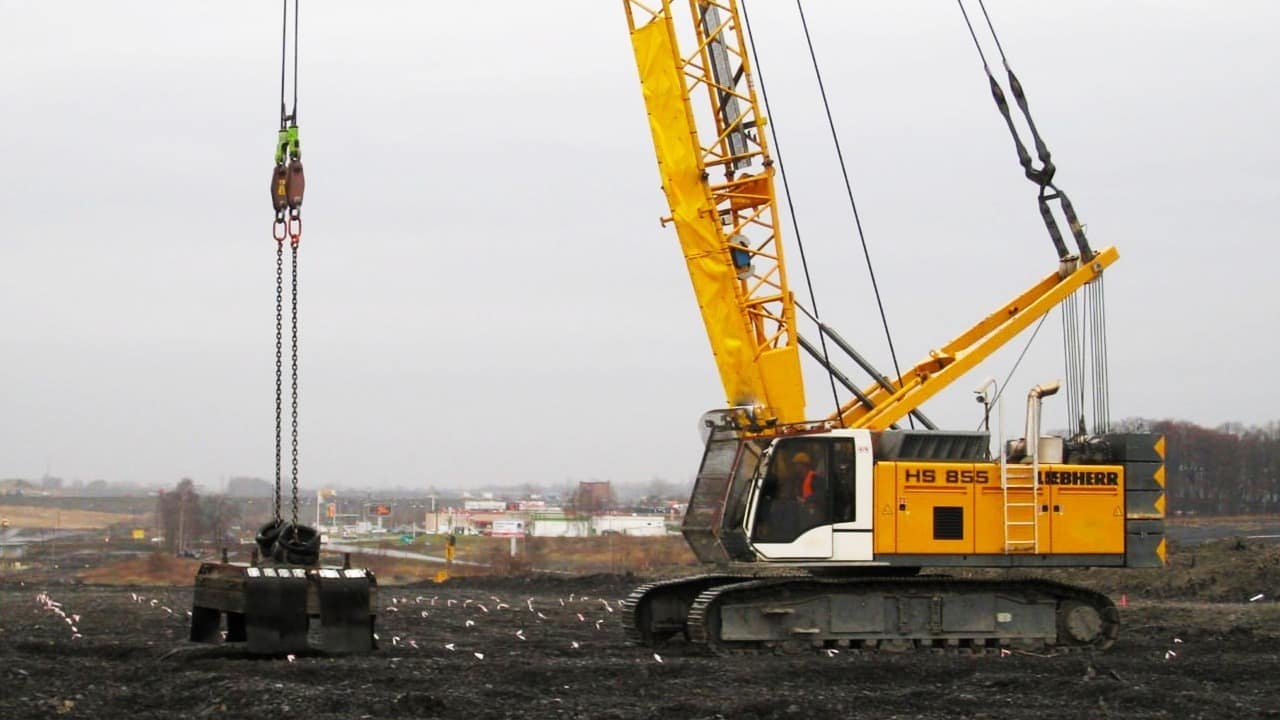

Рисунок 4. Динамическое уплотнение грунта

3. Трамбовки и вибротрамбовки

Применение: Эти инструменты подходят для уплотнения грунта в траншеях, колодцах и других стесненных условиях, а также для уплотнения связных грунтов.

Как работают: Трамбовки могут быть ручными или механизированными. Вибротрамбовки создают ударное и вибрационное действие, эффективно уплотняя грунт.

4. Глубинные вибраторы

Применение: Глубинные вибраторы применяются для уплотнения грунта на больших глубинах, например, при строительстве фундаментов или уплотнении оснований под плотины.

Как работают: Вибратор погружается в грунт на необходимую глубину, где его вибрации уплотняют грунт. Этот метод особенно эффективен для уплотнения песчаных грунтов.

5. Пневматические катки

Применение: Пневматические катки хорошо подходят для уплотнения неоднородных грунтов с переменной плотностью, а также для финишного уплотнения асфальтовых покрытий.

Как работают: Катки оснащены резиновыми шинами, которые обеспечивают равномерное давление на поверхность, уплотняя грунт без риска повреждения.

6. Кулачковые катки

Применение: Кулачковые катки применяются для уплотнения тяжелых глинистых и суглинистых грунтов, где необходимо интенсивное уплотнение.

Как работают: Кулачковые катки имеют на поверхности барабанов выступы (кулачки), которые обеспечивают дополнительное ударное воздействие на грунт, улучшая его уплотнение.

При выборе оборудования для уплотнения грунтов важно учитывать тип грунта, площадь и условия работы, а также требуемую глубину уплотнения. Например, для уплотнения песчаных грунтов на большой глубине подходят глубинные вибраторы, в то время как для уплотнения асфальта на дорогах лучше использовать виброкатки или пневматические катки. В стесненных условиях, таких как траншеи или колодцы, предпочтение следует отдавать вибротрамбовкам и малогабаритным виброплитам.

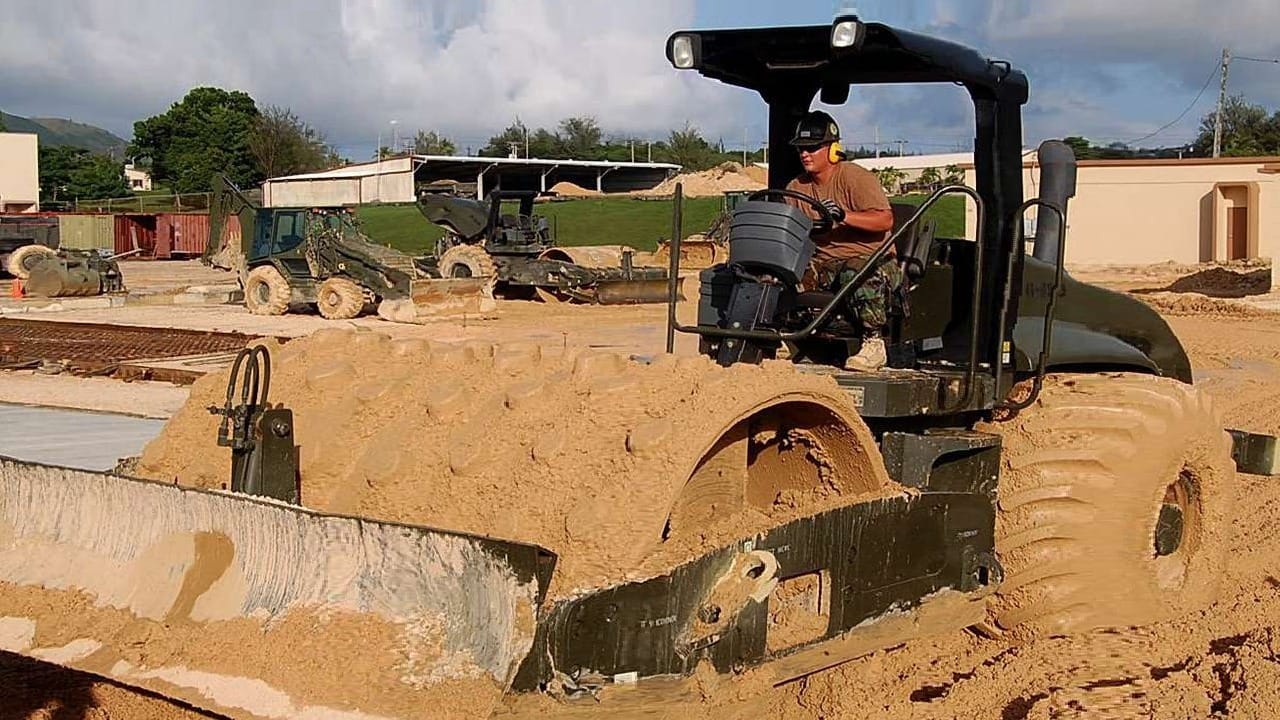

Рисунок 5. Уплотнение грунта катками

Контроль качества грунтоуплотнительных работ

Качество уплотнения грунтов контролируется с помощью методов динамического и статического зондирования, а также анализа кернов на прочность, фильтрационные и деформационные свойства. Это позволяет обеспечить соответствие выполненных работ проектным требованиям и предотвратить проблемы, связанные с недостаточным уплотнением грунта.

Уплотнение грунта играет ключевую роль в строительстве, так как от него зависит долговечность и качество возводимых сооружений. Применение современных технологий и оборудования позволяет достигать высоких результатов, обеспечивая надежность и безопасность строительных объектов.

Другие способы усиления оснований

Уплотнение грунта является одним из методов усиления основания, но существуют и другие технологии и подходы, применяемые для увеличения несущей способности грунтов и обеспечения стабильности строительных объектов. Вот некоторые из них:

1. Грунтовые замены

Этот метод включает удаление слабых или неустойчивых грунтов и их замену на материалы с лучшими несущими характеристиками, такие как песок, гравий или специально подготовленные смеси. Грунтовая замена часто используется для подготовки оснований под фундаменты, дороги и плотины.

2. Химическое укрепление

Химическое укрепление включает введение в грунт специальных химических реагентов (например, силикатов, полимеров, цемента), которые взаимодействуют с ним, увеличивая прочность и уменьшая проницаемость. Этот метод подходит для укрепления оснований под здания, сооружения и для защиты от эрозии.

3. Установка грунтовых анкеров и свай

Грунтовые анкеры и сваи позволяют передавать нагрузку от конструкции к более прочным слоям грунта, расположенным на большей глубине. Сваи могут быть забивными, ввинчиваемыми или буронабивными, в зависимости от условий строительства и типа грунта. Анкеры используются для стабилизации откосов, подпорных стен и других конструкций.

4. Геосинтетическое укрепление

Геосинтетические материалы, такие как геотекстиль, георешетки и геомембраны, применяются для укрепления грунтов, предотвращения эрозии, разделения слоев с различными физическими свойствами и создания дренажных систем. Эти материалы могут использоваться в дорожном строительстве, при сооружении насыпей и в гидротехнических конструкциях.

5. Замораживание

Замораживание — это метод временного укрепления грунта путем его замораживания с использованием хладагентов. Этот метод применяется в туннельном строительстве и при работах в сложных гидрогеологических условиях для создания временных подпорных стен или для предотвращения просадок.

6. Вакуумное консолидирование

Вакуумное консолидирование используется для уплотнения и укрепления мягких грунтов, особенно в районах с высоким уровнем грунтовых вод. Метод заключается в создании отрицательного давления в земле с помощью вакуумных насосов, что приводит к его уплотнению и уменьшению водонасыщенности.

Каждый из этих методов имеет свои преимущества и области применения в зависимости от типа грунта, условий строительства и специфических требований проекта. Выбор метода усиления основания требует тщательного анализа геотехнических условий и профессионального проектирования.

Уплотнение насыпных грунтов

Уплотнение насыпных грунтов особенно важно при возведении насыпей, обратной засыпке траншей и пазух фундаментов. Консолидация может быть как поверхностной, так и глубинной, и обычно осуществляется с помощью специализированных механизмов, таких как укатки, трамбовки и вибрационное оборудование.

Основные методы уплотнения насыпных грунтов:

• Укатка: Применение гладких или кулачковых катков для консолидации больших площадей насыпных грунтов.
• Трамбование: Использование механических или пневматических трамбовок для уплотнения насыпных грунтов в стесненных условиях, например, при обратной засыпке пазух фундаментов.
• Вибрирование: Применение виброплит и вибротрамбовок для уплотнения грунта путем воздействия вибрации.

Рисунок 6. Уплотнение насыпных грунтов

Ключевые аспекты:

• Для достижения наилучших результатов сжатия сухие грунты необходимо увлажнять, а переувлажненные – осушать.
• Для обеспечения равномерной консолидации отсыпанный грунт разравнивают с помощью бульдозеров или других машин.
• Грунт уплотняют участками (захватками), размеры которых должны обеспечивать достаточный фронт работ. Это предотвращает высыхание или переувлажнение грунта в зависимости от погодных условий.
• Наиболее сложным является уплотнение грунта при обратной засыпке пазух фундаментов или траншей из-за стесненных условий работы.

Рекомендации:

• Для уплотнения насыпных грунтов с большой площадью рекомендуется использовать прицепные или самоходные катки, а также трамбующие машины, двигаясь по замкнутому кругу.
• Число проходок грунтоуплотняющих машин и толщина уплотняемого слоя зависят от типа грунта и выбранного оборудования, обычно составляя 6-8 проходок.
• В случаях, когда к насыпным грунтам не предъявляются высокие требования по плотности, возможно использование транспортных средств для уплотнения в процессе отсыпки грунта.

Эффективное уплотнение насыпных грунтов требует комплексного подхода, включая правильный выбор метода консолидации, контроль за оптимальной влажностью грунта и использование специализированного оборудования. Это обеспечивает создание надежного и долговечного основания для строительных объектов.
