Укрепление откосов

В современном мире, где инженерные сооружения и инфраструктура становятся всё более сложными и масштабными, вопросы укрепления откосов приобретают особую актуальность. Откосы – это наклонные поверхности, образованные в результате строительства дорог, мостов, насыпей, карьеров, а также при создании искусственных водоёмов и реконструкции русел рек. Укрепление откосов необходимо для предотвращения их разрушения под воздействием естественных и антропогенных факторов, таких как эрозия, осадки, изменения уровня грунтовых вод и вибрации от движения транспорта.

Целью данной статьи является предоставление читателю комплексного понимания всех аспектов, связанных с укреплением откосов. Мы рассмотрим различные типы откосов, их особенности и проблемы, с которыми сталкиваются инженеры и строители при их укреплении. Особое внимание будет уделено современным методам и материалам, применяемым в этой области, включая биотехнические методы, геосинтетические материалы, использование бетона, камня, а также укрепление с помощью свай и анкеров.

Статья организована таким образом, чтобы обеспечить пошаговое понимание процесса укрепления откосов, начиная от основных понятий и заканчивая сложными инженерными решениями и проектными расчетами. Мы также представим практические примеры успешных проектов укрепления откосов, анализируя как достигнутые результаты, так и ошибки, из которых можно извлечь ценные уроки.

Мы стремимся предоставить читателям не только теоретические знания, но и практические навыки, необходимые для эффективного решения задач по укреплению откосов в различных условиях.

Основные понятия и терминология

Перед тем как глубоко погрузиться в тему укрепления откосов, важно ознакомиться с ключевыми понятиями и терминологией, используемой в этой области. Откос – это наклонная поверхность, созданная искусственно или сформированная естественным путем, которая требует укрепления для предотвращения эрозии, обрушения или других форм деградации. Укрепление откосов – это комплекс мер, направленных на повышение их устойчивости и долговечности.

Типы откосов и их характеристики

Откосы можно классифицировать по различным признакам, включая их происхождение (естественные или искусственные), состав (земляные, каменные, песчаные), угол наклона (крутые, пологие), а также по функциональному назначению (дорожные насыпи, береговые укрепления, откосы карьеров и т.д.).

• Земляные откосы часто встречаются в дорожном и гражданском строительстве. Их укрепление направлено на предотвращение эрозии и обеспечение стабильности насыпей и выемок.
• Крутые откосы представляют собой особый вызов из-за высокого риска смещения грунта и обрушения. Для их укрепления используются специальные технологии и материалы.
• Вертикальные откосы и откосы с высоким углом наклона требуют применения усиленных методов укрепления, таких как анкеровка или установка подпорных стенок.
• Откосы котлованов и траншей укрепляются для обеспечения безопасности строительных работ и предотвращения обвалов.
• Подтопляемые насыпи и откосы в зонах высокого водонасыщения требуют комплексного подхода, включающего дренаж и гидроизоляцию.

Нормативная база по укреплению откосов

В России проектирование и укрепление откосов регулируется рядом нормативных документов, которые устанавливают требования к безопасности, методам исполнения работ и качеству используемых материалов. Ниже представлен список основных нормативных документов. Обратите внимание, что нормативная база может обновляться, поэтому рекомендуется проверять актуальность документов.

• СНиП 2.02.01-83 “Основания зданий и сооружений” – устанавливает требования к проектированию оснований и фундаментов, в том числе учитывает вопросы укрепления откосов при строительстве.
• СП 22.13330.2011 “Основания зданий и сооружений” (актуализированная редакция СНиП 2.02.01-83) – содержит обновленные нормы и правила, касающиеся проектирования оснований, включая аспекты укрепления откосов.
• СП 47.13330.2012 “Инженерные изыскания для строительства. Основные положения” – определяет требования к проведению инженерно-геологических изысканий, необходимых для корректного проектирования укрепления откосов.
• СП 126.13330.2012 “Берегоукрепительные сооружения” – устанавливает требования к проектированию и строительству берегоукрепительных сооружений, включая откосы водоемов и рек.
• ГОСТ 27751-2014 “Надежность строительных конструкций и оснований. Основные положения” – устанавливает общие требования к надежности и безопасности строительных конструкций, в том числе укрепленных откосов.
• СП 25.13330.2012 “Грунты. Основания и фундаменты на переувлажненных грунтах” – содержит указания по проектированию оснований на переувлажненных грунтах, акцентируя внимание на мерах по укреплению откосов и предотвращению эрозии.
• СП 37.13330.2012 “Проектирование и строительство дорожных конструкций из асфальтобетона, органоминеральных и минеральных материалов” – включает разделы, посвященные укреплению откосов при строительстве дорог.



Эти и другие нормативные документы вы можете найти по ссылке. Всегда проверяйте актуальность документа!

Специализированные нормативные документы обеспечивают комплексный подход к проектированию и укреплению откосов, учитывая различные аспекты и условия строительства. Важно отметить, что при планировании и выполнении работ по укреплению откосов необходимо руководствоваться актуальной нормативной базой и применять современные технологии и материалы, соответствующие требованиям безопасности и экологии.

Методы и материалы для укрепления откосов

Для укрепления откосов применяются различные методы и материалы, выбор которых зависит от типа откоса, его состояния, а также от специфических условий местности и климата. Наиболее распространенные способы укрепления склонов и откосов:

• Биотехническое укрепление – включает использование растительности для защиты откосов от эрозии. Это экологически чистый и эффективный способ, который также способствует улучшению ландшафта.
• Геосинтетические материалы, такие как георешетки, геотекстиль, геоматы, обеспечивают укрепление грунта и предотвращают его размыв.
• Инженерно-технические сооружения, включая подпорные стены, анкерные системы и шпалы, применяются для укрепления крутых и вертикальных откосов.

Биотехнические методы укрепления

Биотехнические методы укрепления откосов представляют собой экологические и устойчивые подходы к стабилизации склонов и предотвращению эрозии. Эти методы сочетают в себе использование живых растений и инженерных структур, создавая живые системы, которые со временем становятся только крепче. Основная идея биотехнического укрепления заключается в том, чтобы использовать биологические процессы растений для укрепления грунта и улучшения его свойств.

Принципы биотехнического укрепления

• Использование корневой системы растений: корни растений проникают в грунт, создавая естественную армирующую сеть, которая удерживает частицы почвы и предотвращает их эрозию.
• Повышение водопроницаемости грунта: растения помогают улучшить дренаж, поглощая излишки воды и уменьшая давление насыщенной водой почвы на откосы.
• Создание защитного слоя: надземная часть растений защищает почву от прямого воздействия дождя, ветра и солнечной радиации, снижая риск поверхностной эрозии.

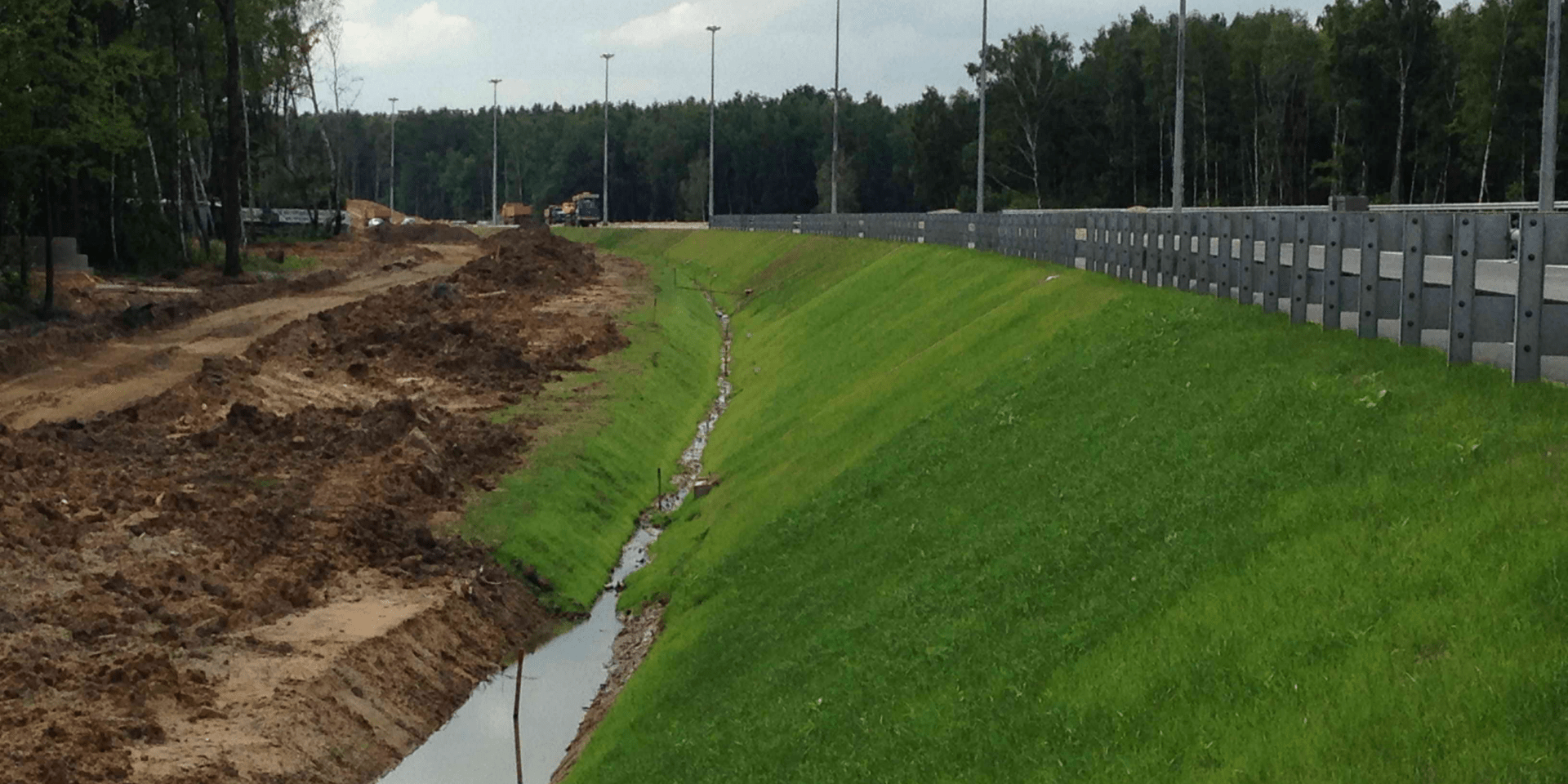

Рисунок 1. Биотехнические методы укрепления

Методы биотехнического укрепления

• Посадка глубококорневых растений: выбор растений с глубокой и разветвленной корневой системой для укрепления глубоких слоев почвы.
• Использование газонов и покровных растений: создание плотного растительного покрова для защиты поверхности откоса от эрозии.
• Живые изгороди и биологические маты: создание барьеров из живых растений или комбинация живых растений с биоразлагаемыми матами и сетками для защиты от эрозии и укрепления откосов.
• Гидропосев: распыление смеси семян, удобрений и связующих веществ на откосы для быстрого создания растительного покрова.

Преимущества биотехнического укрепления

• Экологичность, так как методы не наносят вреда окружающей среде и способствуют созданию благоприятного экологического баланса.
• Самовосстановление. Растения продолжают расти и развиваться, улучшая свои укрепляющие свойства со временем.
• Эстетическая привлекательность: биотехническое укрепление улучшает внешний вид ландшафта, создавая природные и живописные склоны.
• Стоимость: во многих случаях биотехническое укрепление может быть более экономичным по сравнению с традиционными инженерными методами.

Биотехнические методы укрепления откосов являются важной частью современных подходов к ландшафтному дизайну и инженерии. Они предлагают устойчивые и эффективные решения для защиты от эрозии и обеспечения стабильности склонов, при этом способствуя сохранению и улучшению окружающей среды.

Геосинтетические материалы в укреплении откосов

Геосинтетические материалы играют ключевую роль в современных методах укрепления откосов, предлагая эффективные и надежные решения для стабилизации грунта и предотвращения эрозии. Эти материалы, созданные из полимеров, обладают высокой прочностью, долговечностью и гибкостью, что делает их идеальным выбором для широкого спектра приложений в геотехнической инженерии.

Типы геосинтетических материалов

• Геотекстиль представляет собой проницаемую ткань, которая используется для разделения, фильтрации, укрепления, защиты и дренажа. Геотекстили предотвращают смешивание различных слоев грунта и способствуют эффективному отводу воды, снижая давление и предотвращая эрозию.
• Георешетки используются для укрепления грунта за счет создания армированного слоя. Георешетки эффективно распределяют нагрузку, увеличивая устойчивость и несущую способность грунта.
• Геомембраны – это непроницаемые полимерные пленки, применяемые для гидроизоляции и защиты от проникновения воды. Они предотвращают эрозию и контролируют миграцию жидкостей.
• Геоматы – трехмерные материалы с открытой структурой, используемые для защиты от эрозии поверхностных слоев грунта. Геоматы способствуют удержанию почвы и стимулируют рост растительности.
• Геокомпозиты комбинируют свойства двух или более геосинтетических материалов, например, геотекстиля и георешетки, обеспечивая комплексное решение для укрепления, дренажа и фильтрации.

Применение геосинтетических материалов в укреплении откосов

Геосинтетические материалы применяются для решения различных задач в укреплении откосов:

• Стабилизация грунта: Георешетки и геотекстили армируют грунт, увеличивая его устойчивость к сдвигу и предотвращая обрушение.
• Контроль эрозии: Геоматы и геотекстили защищают поверхность откоса от размыва дождевой и поверхностной водой, способствуя сохранению целостности грунта.
• Дренаж: Геокомпозиты и геотекстили обеспечивают эффективный отвод воды из грунта, снижая гидростатическое давление и предотвращая насыщение водой и размягчение грунта.
• Гидроизоляция: Геомембраны используются для предотвращения проникновения воды в чувствительные к водонасыщению слои грунта, защищая откосы от подмыва и эрозии.

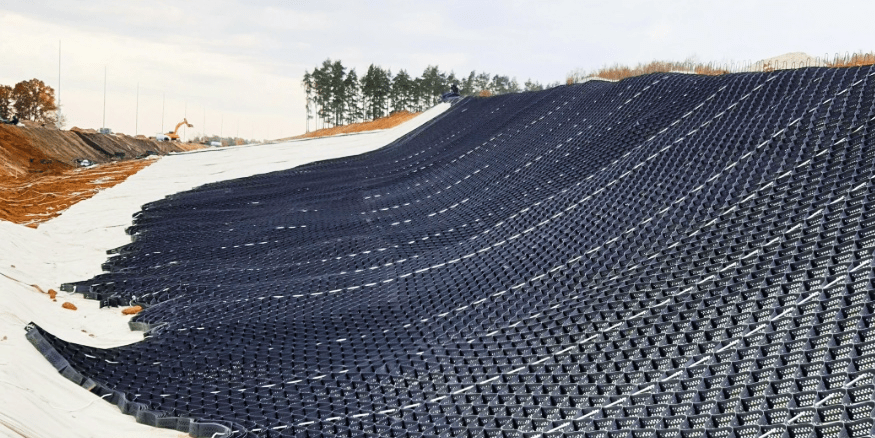

Рисунок 2. Укрепление откосов геосинтетическими материалами

Преимущества использования геосинтетических материалов

• Долговечность и надежность: Геосинтетические материалы обладают высокой прочностью и устойчивостью к агрессивным условиям окружающей среды.
• Экономическая эффективность: Использование геосинтетиков может снизить общие затраты на проект за счет уменьшения необходимости в традиционных строительных материалах и сокращения времени строительства.
• Универсальность: Геосинтетические материалы подходят для широкого спектра геотехнических приложений и могут быть адаптированы под конкретные условия проекта.
• Улучшение экологической ситуации: Использование геосинтетиков способствует снижению воздействия строительства на окружающую среду, сохраняя природный ландшафт и способствуя восстановлению растительности.

Геосинтетические материалы представляют собой современное и эффективное решение для укрепления откосов, обеспечивая их стабильность, долговечность и безопасность. Их широкое применение в геотехнической инженерии подтверждает высокую эффективность и надежность этих материалов в решении сложных инженерных задач.

Использование бетона и камня в укреплении откосов

Использование бетона и камня в укреплении откосов является одним из самых древних и проверенных временем методов. Эти материалы отличаются высокой прочностью, долговечностью и способностью эффективно противостоять эрозии, обеспечивая стабильность и безопасность склонов и насыпей.

Бетонные конструкции

Бетонные конструкции для укрепления откосов могут быть выполнены в виде подпорных стен, бетонных блоков, плит или же специальных формованных элементов, предназначенных для защиты от эрозии и обеспечения стабильности склонов.

• Подпорные стены обычно используются для удержания грунта и предотвращения его смещения или обрушения. Они могут быть изготовлены из монолитного бетона или же собраны из бетонных блоков.
• Бетонные блоки и плиты применяются для создания защитного слоя на поверхности откоса. Они могут быть уложены с определенным шагом для обеспечения дренажа и вентиляции грунта.
• Формованные бетонные элементы, такие как габионы (бетонные коробки, заполненные камнями) или специальные эрозионно-устойчивые блоки, предназначены для защиты откосов от размыва и способствуют укреплению грунта.

Каменные конструкции

Каменные конструкции включают в себя каменную кладку, габионы и различные виды облицовки откосов камнем. Эти методы сочетают в себе естественную красоту камня с высокой эффективностью защиты от эрозии.

• Каменная кладка может использоваться для создания подпорных стен или облицовки откосов. Камни укладываются вручную или с использованием специальной техники, обеспечивая прочность и устойчивость конструкции.
• Габионы — это контейнеры из проволочной сетки, заполненные камнями. Они широко применяются для укрепления берегов рек, склонов и откосов благодаря своей гибкости, прочности и способности пропускать воду, что предотвращает насыщение грунта и его размыв.
• Облицовка откосов камнем не только защищает поверхность от эрозии, но и придает естественный и эстетически привлекательный вид ландшафту.

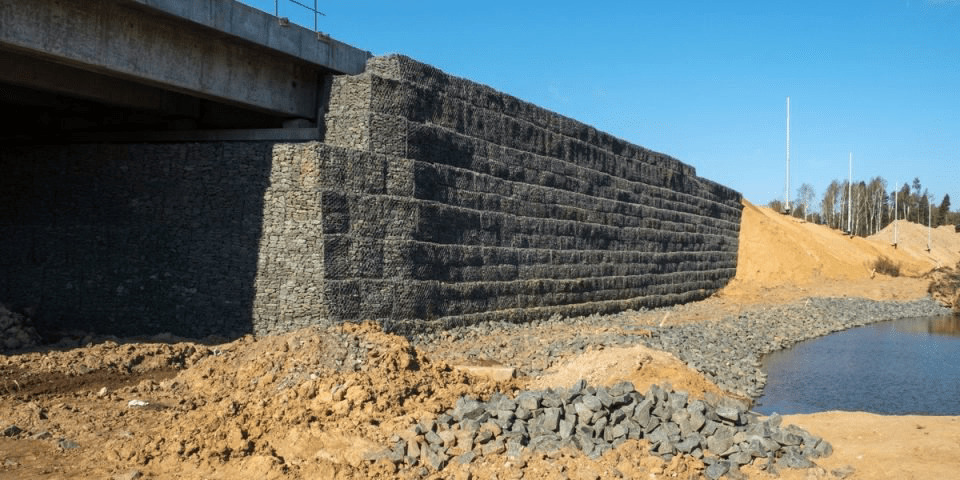

Рисунок 3. Устройство габионных конструкций

Преимущества и недостатки

Преимущества использования бетона и камня в укреплении откосов включают в себя высокую прочность и устойчивость к атмосферным воздействиям, долговечность конструкций, а также способность эффективно противостоять эрозии и обеспечивать стабильность склонов.

Недостатки могут заключаться в относительно высокой стоимости материалов и работ, необходимости в специализированной технике и квалифицированных рабочих для строительства, а также в потенциальном негативном воздействии на окружающую среду и ландшафт при неправильном выборе методов укрепления.

Использование бетона и камня остается одним из самых надежных и эффективных способов укрепления откосов. Выбор конкретного метода и материалов зависит от множества факторов, включая характеристики грунта, угол и высоту откоса, а также экологические и эстетические требования к проекту. Применение современных технологий и материалов позволяет достигать оптимальных результатов в укреплении откосов, обеспечивая их долговечность и безопасность.

Укрепление откосов сваями и анкерами

Укрепление откосов с использованием свай и анкеров является одним из наиболее эффективных методов обеспечения стабильности и безопасности склонов, насыпей и откосов различного назначения. Этот подход широко применяется в геотехнической инженерии для предотвращения обрушений и сдвигов грунта, особенно в условиях сложной геологии или при наличии значительных нагрузок.

Укрепление откосов сваями

Сваи представляют собой длинные элементы, которые могут быть изготовлены из различных материалов (металл, бетон, древесина) и заглублены в грунт для увеличения его несущей способности и стабилизации склонов. Сваи передают нагрузку от поверхностных слоев грунта к более плотным и устойчивым слоям на большей глубине.

Применение:

• В условиях неустойчивых откосов, где есть риск сдвига или обрушения грунта.
• На участках с слабым грунтом, где требуется увеличение несущей способности для поддержания конструкций или инфраструктуры.
• В районах с высоким уровнем грунтовых вод или при строительстве вблизи водоемов для предотвращения эрозии и подмыва откосов.

Преимущества:

• Высокая несущая способность и устойчивость к нагрузкам.
• Возможность использования в различных геологических условиях.
• Долговечность и надежность укрепленного склона.

Укрепление откосов анкерами

Анкеры (грунтовые анкеры или нагели) — это элементы, используемые для создания предварительного напряжения в грунте, что позволяет увеличить его устойчивость к сдвигу и обрушению. Анкеры устанавливаются в предварительно пробуренные скважины и закрепляются в грунте, после чего натягиваются, создавая тем самым удерживающую силу.

Применение:

• Для стабилизации крутых и высоких откосов, где простое укрепление грунта недостаточно.
• В районах с активными геологическими процессами, такими как оползни или эрозия.
• При строительстве подпорных стен и других конструкций, требующих дополнительной устойчивости.

Преимущества:

• Эффективное увеличение устойчивости грунта к сдвиговым нагрузкам.
• Возможность точного контроля натяжения анкеров для оптимизации укрепительных работ.
• Сравнительно быстрое и экономичное решение для укрепления откосов в сложных условиях.

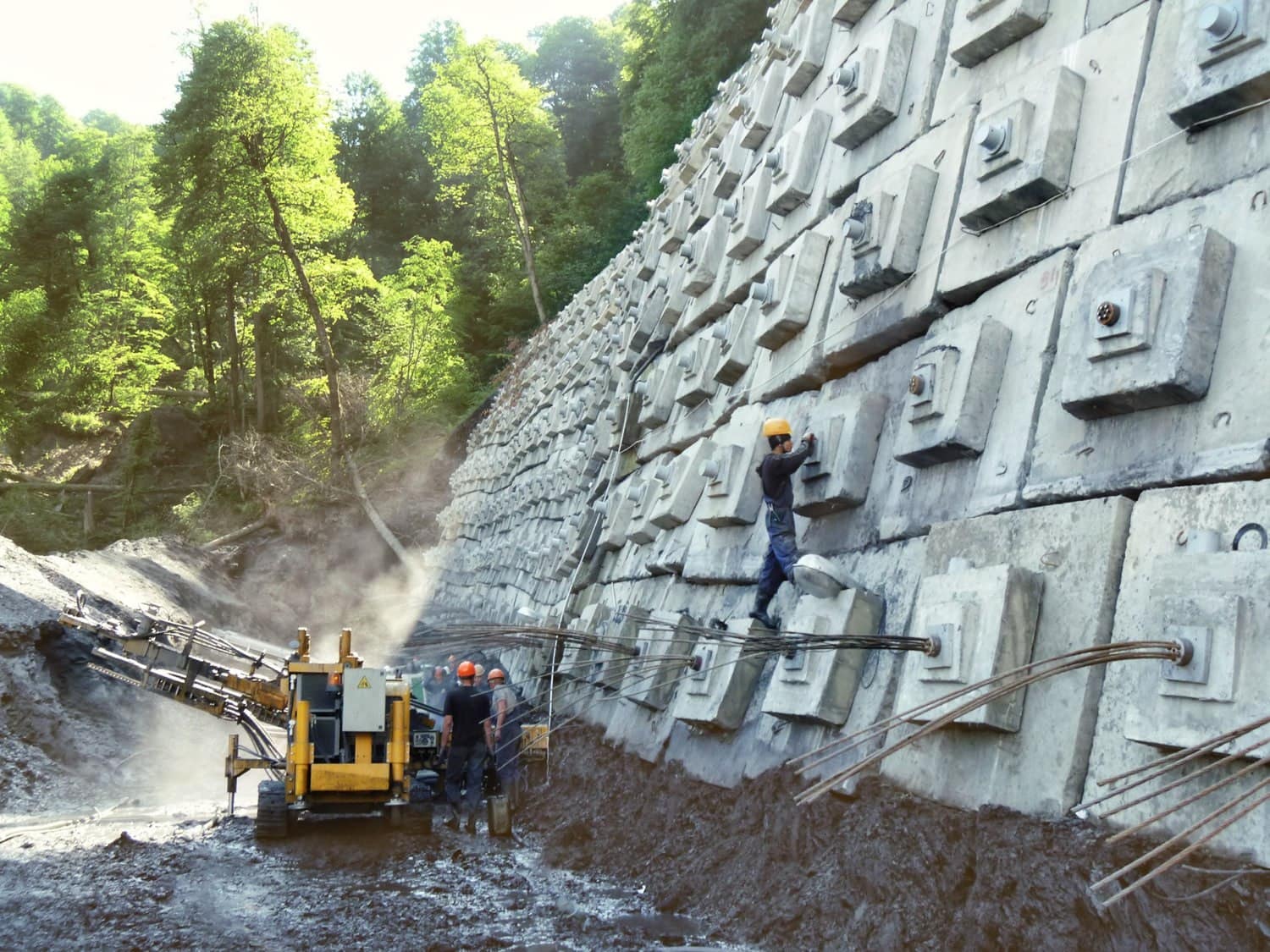

Рисунок 4. Укрепление откосов сваями и анкерами

Укрепление откосов с использованием свай и анкеров представляет собой комплексный подход, который позволяет решать задачи по обеспечению стабильности и безопасности склонов в различных инженерных и природных условиях. Выбор метода и технологии укрепления зависит от множества факторов, включая характеристики грунта, угол и высоту откоса, а также специфические требования проекта. Применение свай и анкеров требует тщательного проектирования и расчетов, а также использования специализированного оборудования и высокой квалификации исполнителей.

Укрепление откосов в специфических условиях

Укреплении откосов земляного полотна требует особых подходов и технологий. Эти условия включают различные типы инфраструктуры, такие как дороги, железные дороги, карьеры, реки, и требуют учета уникальных геологических, гидрологических и эксплуатационных факторов.

Укрепление откосов земляного полотна дорог и железных дорог

Дорожные и железнодорожные откосы испытывают интенсивные нагрузки не только от транспорта, но и от атмосферных осадков, что делает их уязвимыми к эрозии, оползням и подмыву. Эти факторы могут привести к разрушению откосов, что создает угрозу безопасности движения и требует применения эффективных методов укрепления.

Анализ типовых проблем

• Вода, стекающая по поверхности откосов во время дождей или таяния снега, может вымывать грунт, постепенно разрушая откос.
• Насыщение грунта водой увеличивает его массу и снижает сцепление между частицами, что может привести к смещению и обрушению откоса.
• Течение воды у основания откоса может вымывать грунт, создавая пустоты и подрывая стабильность всей конструкции.

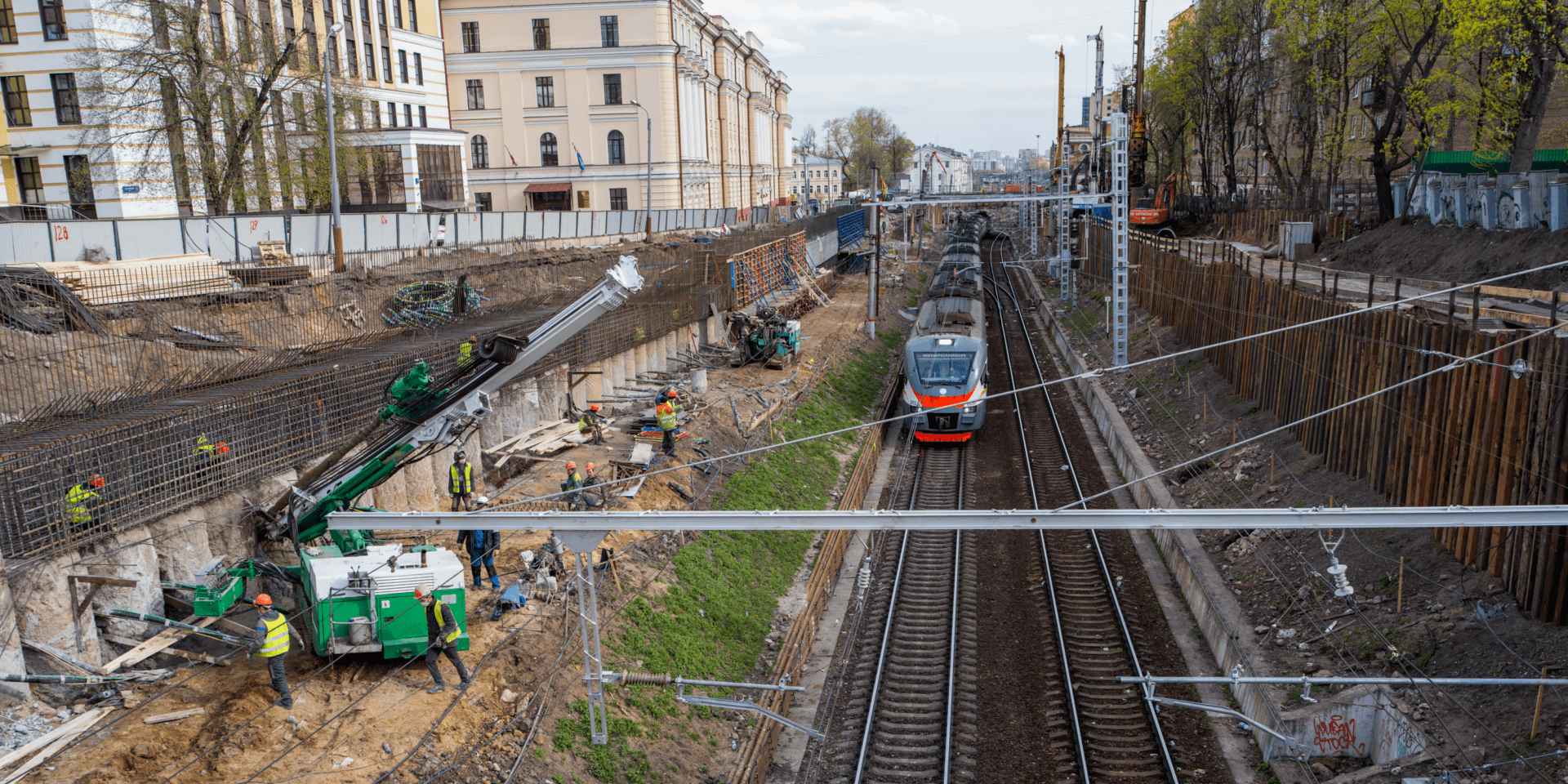

Рисунок 5. Укрепление откосов дорог и железных дорог

Методы укрепления

• Геосинтетические материалы – геотекстили, георешетки и геомембраны применяются для стабилизации грунта, предотвращения эрозии и укрепления откосов.
• Строительство подпорных стен помогает удерживать грунт и предотвращает его смещение, обеспечивая дополнительную стабильность откосам.
• Использование растительности для укрепления грунта позволяет создать естественную защиту от эрозии и способствует улучшению водопроницаемости.
• Устройство дренажа обеспечивает отвод излишков воды, снижая риск насыщения грунта водой и предотвращая оползни и подмыв.

Примеры из практики

• Проект укрепления откосов на трассе М-11 “Нева”. Для защиты откосов от эрозии были использованы геосинтетические материалы, а также выполнено обустройство дренажных систем для эффективного отвода дождевой воды.
• Укрепление откосов железнодорожного полотна в районе Красноярска. Применение биотехнических методов в сочетании с геосинтетиками позволило стабилизировать откосы и предотвратить их разрушение под воздействием паводковых вод.

Эти примеры демонстрируют, что комплексный подход к укреплению откосов, включающий анализ проблем, выбор подходящих методов и материалов, а также качественное выполнение работ, является ключом к обеспечению долговечности и безопасности дорожных и железнодорожных сооружений.

Укрепление откосов насыпей и выемок

Насыпи и выемки играют важную роль в строительстве, позволяя формировать необходимый рельеф местности для дорог, железнодорожных путей, зданий и других сооружений. Однако, без должного укрепления, они могут стать источником проблем, связанных с устойчивостью грунта и эрозией.

Технологии укрепления откосов подтопляемых насыпей:

• Механическое уплотнение грунта предполагает использование специальной техники для уплотнения грунта в насыпях и выемках, что повышает его плотность и устойчивость к сдвигу. Уплотнение помогает предотвратить образование пустот и снижает риск обрушения.
• Анкеры могут применяться для стабилизации откосов насыпей и выемок, обеспечивая дополнительное сопротивление сдвиговым и выталкивающим нагрузкам. Анкеры устанавливаются в грунт и закрепляются в более устойчивых слоях, создавая тем самым надежную опору.
• Геотекстили, георешетки и другие геосинтетические материалы используются для армирования грунта, предотвращения его эрозии и улучшения дренажных свойств. Они обеспечивают дополнительную стабильность насыпей и выемок, предотвращая их разрушение.

Кейс-стади

• Проект укрепления откоса подтопляемой насыпи для железнодорожной линии. В рамках проекта было выполнено механическое уплотнение грунта насыпи, установлены геосинтетические материалы для армирования грунта и обеспечена защита от эрозии. Дополнительно была разработана комплексная система дренажа для отвода воды. Результатом стала устойчивая насыпь, способная выдерживать высокие нагрузки от железнодорожного движения.
• Стабилизация выемки под строительство торгового центра. Для обеспечения стабильности выемки были использованы анкерные системы и геосинтетические материалы. Реализация эффективной дренажной системы позволила избежать накопления воды и обеспечила долговременную устойчивость конструкции.

Эти примеры демонстрируют важность комплексного подхода к укреплению насыпей и выемок, включая правильный выбор технологий укрепления, а также разработку и реализацию мер по управлению водными потоками для предотвращения эрозии и обводнения.

Укрепление откосов карьеров и рек

Карьеры и речные откосы подвергаются значительным воздействиям из-за своей близости к водным ресурсам, что требует специализированных подходов к их укреплению. Эти места характеризуются высокой эрозионной активностью, что создает уникальные вызовы для инженеров и проектировщиков.

Специфика укрепления

• Берегоукрепительные сооружения применяются для защиты берегов от размыва и эрозии. Это могут быть твердые конструкции, такие как подпорные стены, или гибкие системы, например, габионные конструкции, которые хорошо вписываются в природный ландшафт и способствуют восстановлению экосистемы.
• Волнорезы устанавливаются для защиты от волнового воздействия, особенно в местах с интенсивным движением воды. Волнорезы снижают энергию волн и предотвращают размыв берегов и откосов карьеров.
• Габионные конструкции – это сетчатые контейнеры, заполненные камнями, используются для укрепления откосов и берегов. Габионы обеспечивают гибкость и проницаемость, позволяя воде проходить сквозь конструкцию, тем самым снижая давление на укрепление и предотвращая его разрушение.

Экологический аспект

При реализации проектов по укреплению откосов карьеров и рек важно учитывать их влияние на окружающую среду. Необходимо стремиться к минимизации негативного воздействия на водные и наземные экосистемы, используя экологически чистые материалы и технологии. Важным аспектом является сохранение естественного ландшафта и обеспечение условий для восстановления растительности.

Примеры проектов

• Укрепление берега реки в городской зоне. В одном из городов был реализован проект по укреплению берега реки с использованием габионных конструкций. Это позволило не только защитить берег от эрозии, но и создать условия для обитания местных видов растений и животных, способствуя улучшению экологической ситуации в районе.
• Стабилизация откосов карьера. В карьере, эксплуатируемом для добычи полезных ископаемых, была проведена работа по стабилизации откосов с использованием технологии механического уплотнения грунта и установки дренажных систем. Это обеспечило безопасность рабочих и техники, а также предотвратило возможные обрушения.

Эти примеры подчеркивают важность комплексного подхода к укреплению откосов карьеров и рек, который включает не только инженерные и технические решения, но и учет экологических аспектов для сохранения природного баланса и обеспечения устойчивого развития территорий.

Укрепление откосов мостов и инженерных сооружений

Мосты и другие инженерные сооружения представляют собой значительные вызовы в контексте укрепления откосов из-за их расположения в условиях, где часто встречаются сложные геологические и гидрологические условия. Эти условия требуют тщательного подхода к проектированию и реализации укрепительных работ.

Особенности проектирования

Проектирование укрепления откосов в районах строительства мостов и инженерных сооружений требует комплексного подхода, включающего:

• Анализ геологических условий. Понимание типов грунтов, их свойств и распределения является ключом к выбору эффективных методов укрепления.
• Использование долговечных и устойчивых к агрессивным условиям материалов, таких как геосинтетики, бетон и габионы, обеспечивает надежность конструкции.
• Учет гидрологических условий. Проектирование должно включать меры по контролю за водными потоками и защите от водной эрозии, особенно в районах с высокой активностью водных ресурсов.

Защита от водной эрозии

Для предотвращения подмыва опор и разрушения откосов под воздействием воды применяются следующие меры:

• Дренажные системы обеспечивают эффективный отвод воды от оснований мостов и инженерных сооружений, снижая риск подмыва.
• Создание защитных барьеров, таких как волнорезы и габионные конструкции, для защиты от волн и течений.
• Применение гидроизоляционных материалов для защиты фундаментов и подземных частей сооружений от проникновения воды.

Примеры реализации

• Укрепление откосов при строительстве моста через реку Волга. В проекте были использованы габионные конструкции для защиты берегов от эрозии, а также мощные дренажные системы для отвода воды от опор моста. Эти меры обеспечили долговечность и надежность мостового перехода.
• Стабилизация откосов для железнодорожного виадука. Проект включал использование геосинтетических материалов для армирования грунта и предотвращения его сдвига под воздействием нагрузок от железнодорожного полотна. Дополнительно были разработаны меры по управлению поверхностными и грунтовыми водами, чтобы избежать эрозии и подмыва конструкции.

Эти примеры демонстрируют, что успешное укрепление откосов мостов и инженерных сооружений требует тщательного планирования и применения специализированных технологий. Важно учитывать как геологические и гидрологические условия, так и потенциальные экологические воздействия, чтобы обеспечить долгосрочную устойчивость и безопасность сооружений.

Укрепление скальных откосов

Укрепление скальных откосов — это специализированная область геотехнической инженерии, направленная на предотвращение обрушений скальных массивов и камнепадов, которые могут представлять угрозу для жизни людей, инфраструктуры и окружающей среды. Скальные откосы встречаются в районах с крупными выходами твердых пород и требуют особого подхода к укреплению из-за их уникальных свойств и условий.

Основные методы укрепления скальных откосов:

• Анкеровка включает в себя установку металлических анкеров, которые закрепляются в скале и удерживают потенциально нестабильные участки. Анкеры могут быть временными или постоянными в зависимости от требований к проекту.
• Металлические или синтетические сетки используются для предотвращения падения отдельных камней и обломков скал. В некоторых случаях применяются специальные ограждения и барьеры для защиты от камнепадов.
• Нанесение бетона или создание защитной облицовки на поверхность скалы помогает стабилизировать откос и предотвратить разрушение под воздействием атмосферных осадков.
• Устройство дренажных систем важно для отвода воды из скальных трещин и пустот, что снижает давление воды в скале и предотвращает ее разрушение.
• В некоторых случаях принимается решение об удалении потенциально опасных участков скалы путем механического сноса или контролируемых взрывных работ.

Примеры из практики:

• Укрепление скальных откосов вдоль автомобильных дорог в горных районах. Для защиты дорог от камнепадов были использованы анкерные системы и защитные сетки, обеспечивающие безопасность движения транспорта.
• Стабилизация скального уступа возле жилой застройки. В районе с высоким риском обрушения скалы были проведены работы по анкеровке и установке дренажных систем для предотвращения подмыва и разрушения скального массива.

Укрепление скальных откосов требует тщательного планирования и применения комплексного подхода, учитывающего как физические свойства скалы, так и потенциальные риски для окружающей среды и объектов инфраструктуры. Применение современных технологий и материалов, а также опыт специалистов в области геотехники и инженерной геологии, играет ключевую роль в обеспечении долгосрочной стабильности и безопасности скальных откосов.

Практические примеры и кейс-стади

В этом разделее представлены практические примеры и кейс-стади, демонстрирующие реализацию теоретических знаний и методик укрепления откосов в реальных проектах. Этот раздел позволяет читателям увидеть, как принципы и технологии укрепления откосов применяются на практике, и оценить их эффективность в различных условиях.

Укрепление откосов автомобильных дорог

Проект: Укрепление откосов на трассе М-4 «Дон»

На одном из участков федеральной трассы М-4 «Дон», проходящей через разнообразные ландшафты России, возникла необходимость в укреплении откосов для предотвращения их обрушения и сдвигов. Проблема заключалась в высокой эрозионной активности грунта и риске смещения откосов под воздействием атмосферных осадков и таяния снега.

Решение: Было принято решение использовать комбинированный подход, включающий укладку геосинтетических материалов для стабилизации грунта и устройство дренажных систем для отвода воды. Кроме того, для усиления откосов и предотвращения их деформации были использованы анкерные системы, обеспечивающие дополнительную фиксацию грунта.

Защита береговых линий

Проект: Укрепление берега реки Волга в районе Казани

В районе Казани на берегу реки Волга был реализован проект по укреплению береговой линии, целью которого было предотвращение эрозии берега и защита прибрежной инфраструктуры. Интенсивное течение реки и весенние паводки создавали высокий риск размыва берегов.

Решение: Для укрепления берега были использованы габионные конструкции — контейнеры из проволочной сетки, заполненные камнями. Эти конструкции не только эффективно защищают берег от размыва, но и способствуют восстановлению водной и прибрежной флоры, создавая естественные условия для жизни растений и животных.

Стабилизация склонов в городской застройке

Проект: Стабилизация склона в районе новостроек на окраине Санкт-Петербурга

В одном из новых жилых районов на окраине Санкт-Петербурга возникла необходимость в стабилизации склона, прилегающего к жилой застройке. Склон представлял собой потенциальную угрозу для безопасности жителей и инфраструктуры из-за возможности сдвига и обрушения грунта.

Решение: Для обеспечения стабильности склона была разработана система подпорных стен, сочетающая в себе инженерные и биотехнические методы укрепления. Подпорные стены были возведены с использованием инновационных материалов, обладающих высокой прочностью и долговечностью. Вдоль стен были высажены растения, корневая система которых способствует дополнительной стабилизации грунта.

Примеры ошибок при реализации проектов по укреплению откосов

Ошибка 1: Недостаточный геологический анализ

Пример: В одном из проектов по укреплению откоса вдоль новой дороги не был должным образом проведен геологический анализ, что привело к неправильному выбору метода укрепления. В результате, через несколько месяцев после завершения работ, произошло обрушение откоса из-за неучтенного слоя слабых грунтов.

Урок: Глубокий и всесторонний геологический анализ является критически важным этапом в планировании любых работ по укреплению откосов. Он должен учитывать все возможные риски и особенности грунта, чтобы выбрать наиболее подходящие методы укрепления.

Ошибка 2: Неправильный расчет нагрузок

Пример: При проектировании укрепления откоса для крупного торгового центра были неверно рассчитаны нагрузки от здания и движения транспорта. Это привело к чрезмерной деформации укрепленного откоса и трещинам в фундаменте здания.

Урок: Точность расчетов нагрузок и их воздействия на откосы и подпорные конструкции имеет решающее значение. Использование консервативных подходов и маржи безопасности, а также привлечение квалифицированных специалистов для расчетов могут предотвратить подобные проблемы.

Ошибка 3: Недооценка влияния воды

Пример: В проекте по укреплению откосов вдоль речного берега не было должным образом учтено влияние воды и возможных паводков. В результате, весенний паводок частично размыл укрепление, нарушив его целостность.

Урок: Водный режим и гидрологические условия должны быть тщательно проанализированы при планировании укрепления откосов. Важно предусмотреть меры по дренажу и защите от эрозии, а также учитывать возможные изменения уровня воды и климатические особенности.

Ошибка 4: Использование некачественных материалов

Пример: Для укрепления откоса были выбраны геосинтетические материалы низкого качества, что привело к их быстрому износу и разрушению под воздействием УФ-излучения и погодных условий.

Урок: Выбор качественных и сертифицированных материалов, соответствующих условиям эксплуатации, является ключом к долговечности и надежности укрепительных сооружений. Экономия на материалах может привести к необходимости дорогостоящего ремонта или даже катастрофическим последствиям.

Ошибка 5: Недостаточный мониторинг после завершения работ

Пример: После завершения работ по укреплению откоса не была организована система мониторинга, что не позволило вовремя выявить и устранить малозаметные деформации и трещины.

Урок: Регулярный мониторинг и обслуживание укрепленных откосов необходимы для своевременного выявления и предотвращения потенциальных проблем. Создание системы мониторинга и плана технического обслуживания является важной частью любого проекта по укреплению откосов.



Чтобы избежать ошибок в укреплении откосов, крайне важно обращаться к услугам компаний с обширным опытом и высокой квалификацией в данной области, таких как компания GeoSet. GeoSet предлагает широкий спектр услуг по усилению грунтов и фундаментов, используя передовые технологии, включая струйную цементацию, по всей России. Опыт работы в сфере укрепления откосов, грунтов, фундаментов более 20 лет!

Компания GeoSet зарекомендовала себя как надежный партнер в реализации масштабных и сложных проектов, связанных с укреплением откосов, ограждением глубоких котлованов с анкерным креплением, усилением фундаментов и многим другим. Использование современного иностранного оборудования, наличие собственной базы в Подмосковье для оперативного ремонта оборудования, а также членство в саморегулируемой организации с необходимыми допусками для выполнения работ подчеркивают высокий профессионализм и компетентность компании.

Специалисты GeoSet принимали участие в проектировании и строительстве значимых объектов, таких как тоннель под взлетной полосой аэропорта Шереметьево, завод по производству автомобилей Great Wall Hover в Тульской области, жилые комплексы для крупных застройщиков, метрополитен в Москве, гидроузел на реке Иртыш в Омске, олимпийские объекты в Сочи и морские порты на Дальнем Востоке.

Обращение к услугам компании GeoSet позволяет заказчикам быть уверенными в качестве и надежности выполненных работ по укреплению откосов, а также в соответствии всех проектных решений современным стандартам безопасности и экологичности. GeoSet гарантирует индивидуальный подход к каждому проекту, оперативное решение возникающих задач и высокое качество выполнения работ на всех этапах сотрудничества.
